Paso 20: Sacar el diálogo del jefe

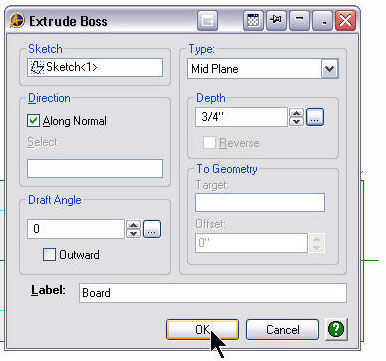

En la ventana de jefe extrusión en tipo:, utilice la gota hacia abajo para seleccionar placa como el tipo de extrusión. Esto se mantiene con la mejor práctica de construir simétricamente sobre los planos de referencia.
En la sección de profundidad, seleccione el... caja después del parámetro de profundidad para modificar el parámetro utilizando el Editor de ecuaciones.
En el Editor de ecuaciones, seleccione el botón modificar (o Alt + M) para modificar el parámetro actual.
Cambiar el nombre del parámetro de espesor. Se trata de una abreviación común de espesor para más fácil nombrar relativas al espesor de las piezas
Cambiar el parámetro del valor de la ecuación 3/4, para un 3/4" parte gruesa.
Seleccione Aceptar para cerrar el cuadro de diálogo modificar y aceptar los cambios.
Seleccione Aceptar para cerrar el cuadro de diálogo Editor de ecuaciones y volver al cuadro de diálogo extrusión jefe.
Especificar la etiqueta de la parte como tablero o parte y seleccionar el botón OK.
Evite nombres específicos como carril para la función, ya que se a menudo volver a utilizar partes y probablemente guardar esta misma parte como Stile con sólo unos pocos cambios de valores de los parámetros.
El nombre del archivo de la parte es lo que se muestra en el explorador de diseño así como la lista de materiales y no el nombre de la función particular que crea la Junta. Puede ser desconcertante para los usuarios que abra una parte llamado Stile y encontrar la característica principal llamado carril.
