Tablero de madera de modelo o parte de la hoja (7 / 25 paso)

Paso 7: Dibujar el rectángulo por dos esquinas

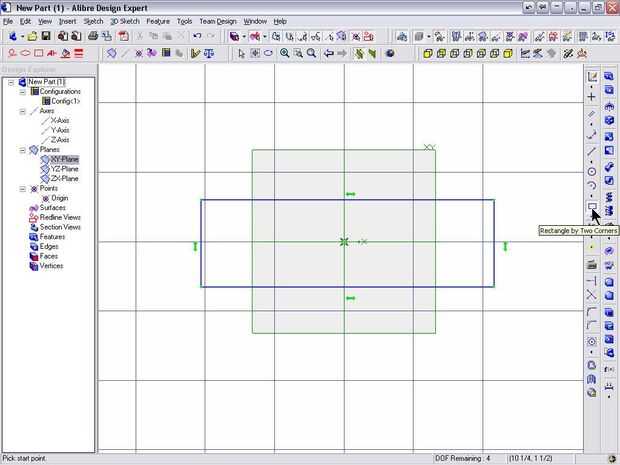

Seleccionar la herramienta Rectángulo y dibuje un rectángulo más o menos centrada sobre el origen. Mientras que el tamaño del esbozo no importa en este momento, pero crearemos una parte es 2" vertical de 12" horizontalmente. Proporciones y el tamaño aproximado pueden ayudar durante diseño áspero.

Para dibujar un rectángulo por dos esquinas, seleccione una de las esquinas (abajo a la izquierda por ejemplo) pulsando y soltando el botón izquierdo del ratón; hacia la esquina opuesta (la derecha superior); Presione y suelte el botón izquierdo del ratón para especificar la segunda esquina del rectángulo.

Usted puede seleccionar cualquier dos esquinas opuestas, pero consistencia técnica produce aumento de la velocidad.

Usando la rejilla para juzgar el tamaño puede ser útil, pero no ajustar a la cuadrícula se recomienda como el tamaño de las piezas es controlada por dimensionar el bosquejo. Sin dimensiones la parte puede cambiar el tamaño a pesar de que inicialmente se quebró a una cuadrícula, o coordenadas través de entrada de teclado.

Dimensiones en el modelado paramétrico especifican tamaño en lugar de simplemente mostrar un valor de.
