Paso 2: Construir el circuito: esquemático

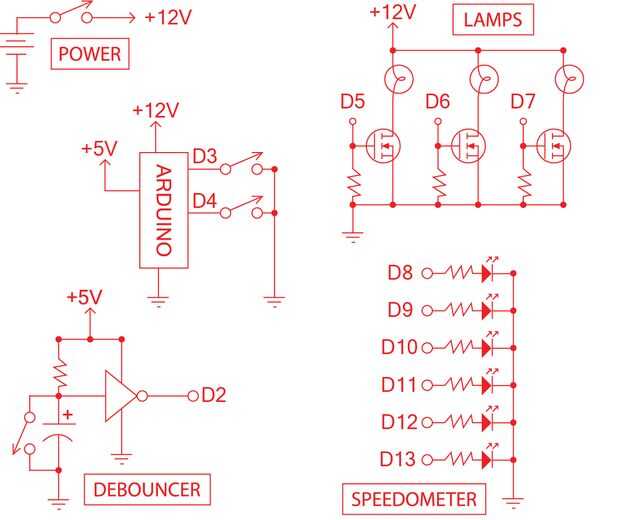

El circuito se compone de cinco partes principales:
Energía: Ocho 1.5V baterías en serie nos dará ~ 12V. Este sistema está conectado a un conmutador SPST grande para control.

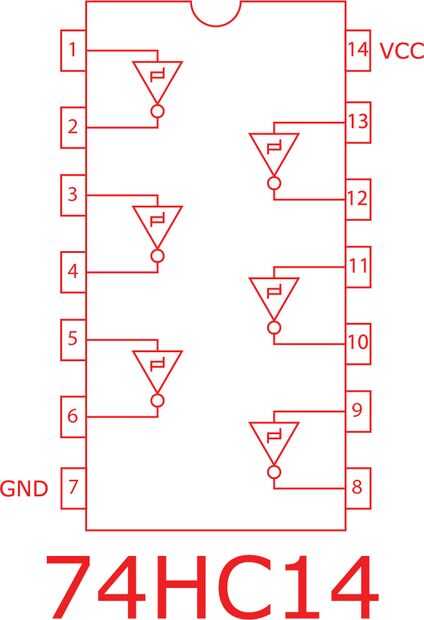

Debouncer: El interruptor reed está conectado a través del condensador de un circuito RC. La salida analógica se alimenta en un 74HC14 hexagonal invertir disparador de Schmitt que se convierte en una señal digital, que entonces se alimenta en interrupción de Arduino Micro 1 (pin digital 2). Este chip se alimenta con 5V de Arduino.
Velocímetro: Seis LEDs se unen por medio de resistencias de limitación actuales directamente a los pines de salida digital del Arduino.
Control de la lámpara: Tres lámparas están conectadas a MOSFETs de canal N. Cada MOSFET tiene una resistencia de pulldown 10 k en su perno de la puerta, que es el control con una clavija de salida digital.
