Tablero de mandos de la bici (8 / 9 paso)

Paso 8: Sujetando el sistema de

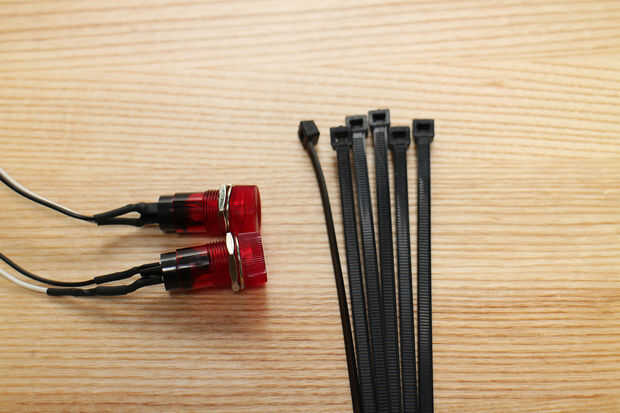

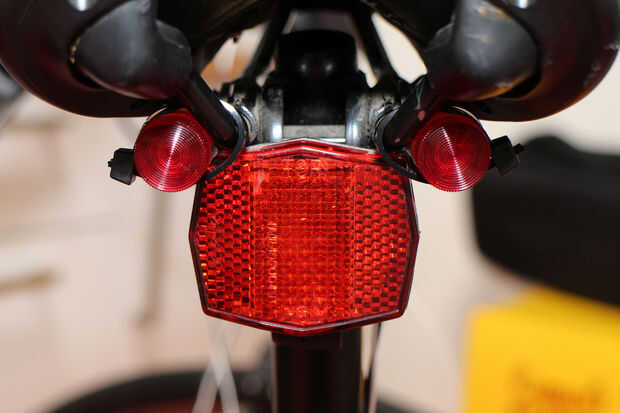

Antes que completar el cuadro del salpicadero, lo primero damos la otra electrónica. Agarra unas abrazaderas de plástico y sujete las luces traseras a tu asiento. Tejer los hilos para mantenerlas compactas.

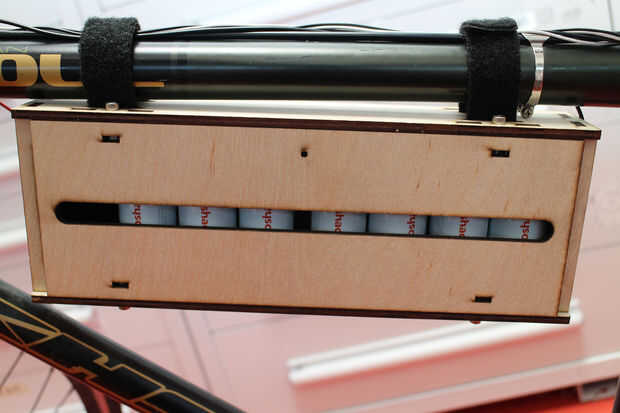

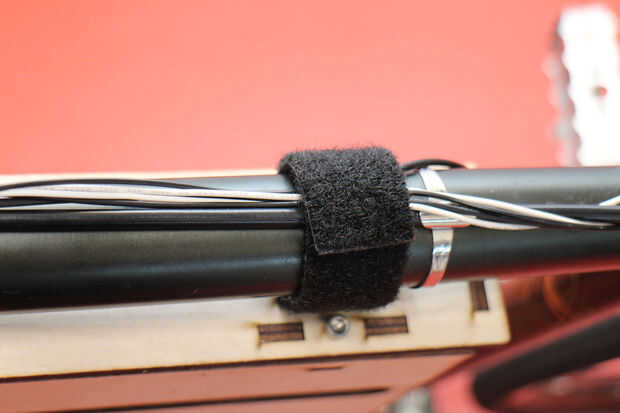

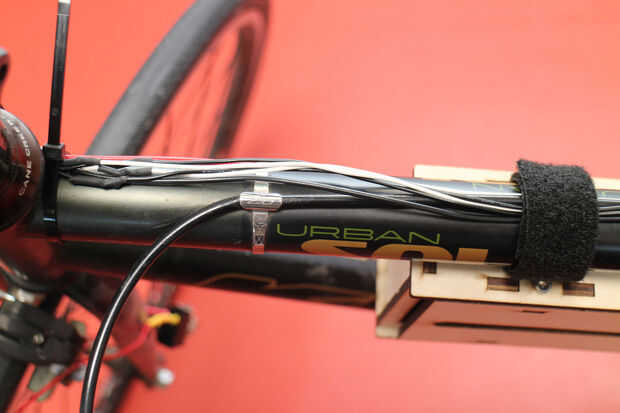

Correa de la caja de la batería a su tubo superior, corriendo los cables por debajo de ella.

Correa de la base de la caja de tablero de instrumentos para la madre y el manillar de tu moto.

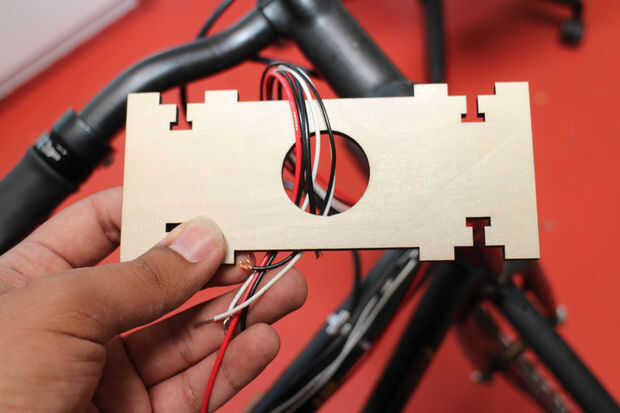

Deslice el interruptor de encendido y los cables a través del agujero en la placa trasera. Atornille el cable rojo suelto en el bloque de terminales de 12V y el cable negro al bloque terminal de GND.

Deslice el interruptor reed el orificio en la placa trasera, por lo que será gratuita cuando la caja está sellada.

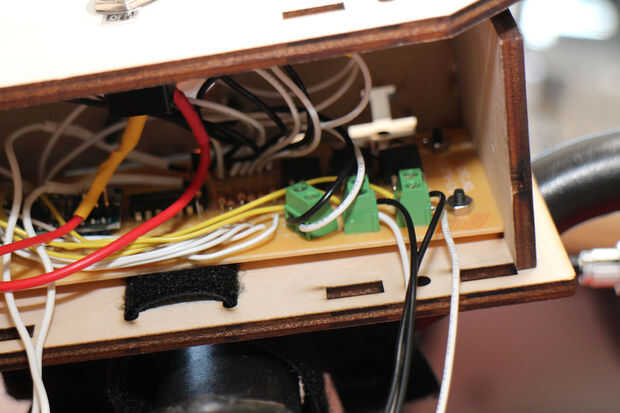

Deslice los cables de la luz trasera de la placa trasera y conectarlos a los dos bloques de terminales cerca del borde. El ánodo de cada luz debe conectar en el riel de 12V, y debe conectar el cátodo a la otra toma de bloque de terminales, que está conectada al pin (medio) desagüe de lo MOSFET.

Deslice hacia arriba la parte trasera y ranura en el lugar.

Ranura en el lado planels.

Apriete la caja con los tornillos y tuercas de 8-32.

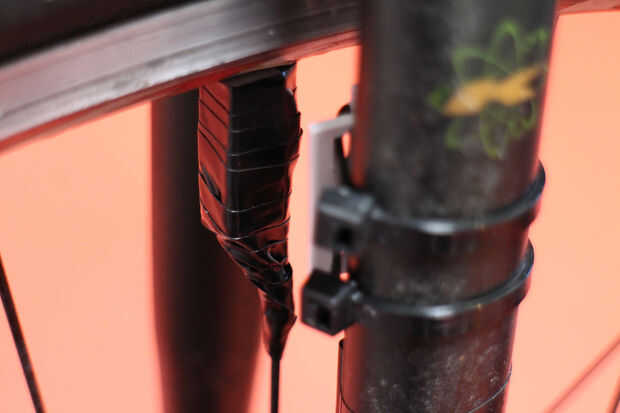

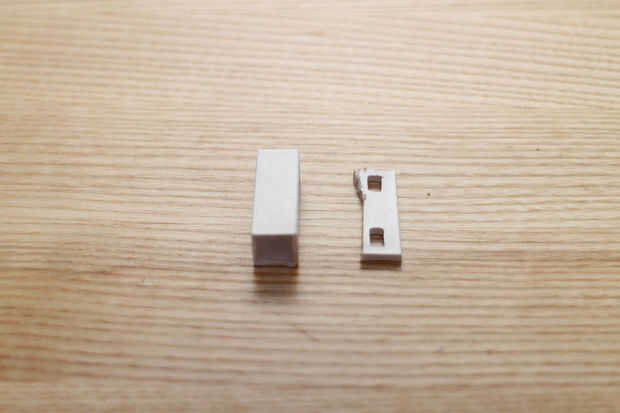

Coloque la pegajosa la parte trasera el interruptor de láminas en la horquilla de su bicicleta y deslice zip lazos a través de los agujeros de la brida.

Corte la brida el trozo de imán y cinta adhesiva a un rayo cerca de su imán. Prueba con el poder sobre para ver si está lo suficientemente cerca para el interruptor haciendo girar la rueda.
