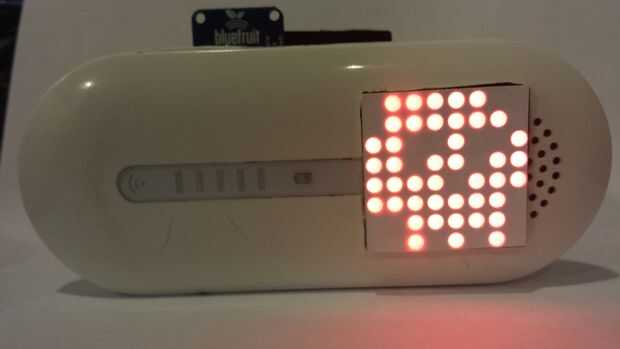

Tuve varias matrices de LED 8 x 8 con un tablero de controlador MAX7219 ahí para un proyecto de tarjeta de reloj/mensaje en que estoy trabajando. Dirijo a RobotFest en MD este fin de semana con mi chico y pensar que sería divertido hacer un tablero de mensajes usable a clip en mi mochila desde que tuve las piezas ahí.
Tiempo de construcción: 4-6 hrs
Costo: $20-$30 dependiendo de piezas y cuántas cosas tienes puesta alrededor y si quieres que sea bluetooth habilitado.
Estoy usando un módulo de bluetooth que tengo para otro proyecto de robótica que era muy fácil de integrar, y quise construir mi primer proyecto ATmega328 independiente en lugar de hacer todo en un arduino todo el tiempo.
Este proyecto es bastante simple y barato. El "MAX7219 kit de matriz de LED 8 x 8" juntas se pueden encontrar en ebay para tan bajo como $2,70 con envío gratuito, ATmega con el bootloader de arduino es cerca de $4, los condensadores y osciladores son sólo un 10-50 céntimos el parte si usted compra un montón a la vez. El módulo bluetooth es más caro pero estoy usando un modelo mucho más caro que lo que realmente se necesita para el proyecto. Usted puede hacer lo mismo con una versión más barata que es solamente alrededor $8. O dejar de lado el bluetooth todos juntos y a ejecutar una serie preestablecida de animaciones o texto.
PARTES:
(los costos estimados en USD)
1 x ATmega328P-PU ($4)
1 x 28 Pin DIP IC zócalo ($0,20)
1 x 16 Mhz oscilador ($0,50)
2 x 22 pF condensadores ($0,20)
1 módulo x Bluetooth ($8-30)
1 x 8 x 8 kit de Junta de matriz de LED MAX7219 ($3)
Sostenedor de batería 3AA x 1 ($2,50)
3 baterías de x AA ($3)
1 pieza x breadboard ($2,50)
Total: $24 - $46
OTROS:
Varios cabecera pins (machos y hembras), cable de conexión, soldadura, algún tipo de cerramiento, Arduino para programar el ATmega328
HERRAMIENTAS:
Soldador, dremel para el recinto
