Paso 3: Construir tablero
NEWBS: Si nunca has soldado antes de que definitivamente quiera practique primero en otros kits o simplemente practicar con algunas piezas de repuesto. Si nunca has trabajado con un perfboard y conectar el cable creo que es un gran tutorial sobre cómo hacer que salte a la construcción de circuitos en un perfboard: laboratorio circuito de habilidades Collin: Perfboard prototipado Collin Cunningham es increible y sus videos son tan útiles a los aficionados de electrónica para principiantes. He probablemente vi todos ellos 10 veces cada uno y si tenía su propia estación de tv con sólo sus videos jugar 24 horas al día probablemente sería verlo era más sano. Un canal diresta/cunningham sería un sueño hecho realidad.
Información real:
He construido este proyecto específicamente caber dentro de mi recinto, usted debe también. Asegúrese de que diseño la caja y trabajo lentamente para asegurar que se puede conectar la placa acabada a la matriz de led dentro de su recinto con buen gusto. Para ello, he construido mi consejo para tener un baja frente a ángulo recto femenino encabezado que se deslizó en las cabeceras de hombres de la Junta de matriz de LED. Se trata de cómo puede ser fácilmente desmontado para mantenimiento etc.. Creo que este diseño podría mejorar, pero definitivamente funcionó muy bien para mí para este proyecto. Lo que cuenta es que la matriz de LED se sienta directamente debajo el perfboard encima así que puse un búfer de cartulina de una tarjeta de visita entre ellos para que ninguno de los puntos de soldadura quisiera tocar. No sé si esto es seguro o no, pero consiguió el trabajo. Plástico podría ser mejor o algún otro método de separación de los dos. Nota: no soy responsable si su dispositivo atrapa el fuego mientras que usted está usando!
La manera en logra la conexión entre la Junta y la matriz de led fue tomar un encabezado de extensión femeninos (en mi caso 6 pins pero solo utilizo 5 de ellos) y doblar las patas para arriba en el perfboard a la altura correcta. Luego de la soldadura de los cables en la parte inferior en vez de por la parte superior. Esto fue complicado pero funcionó bastante bien. Entonces también presentar hacia abajo los pernos en la parte superior de la Junta para prevenir cualquier cortocircuitos accidentales.

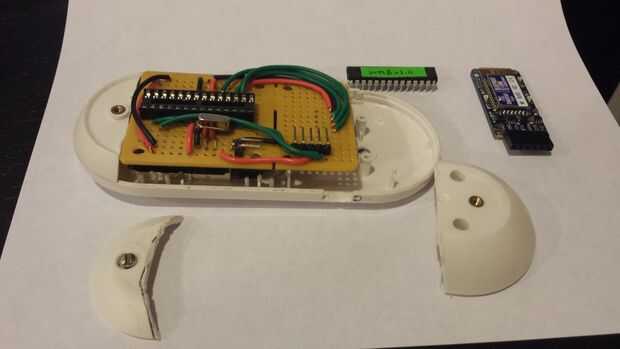

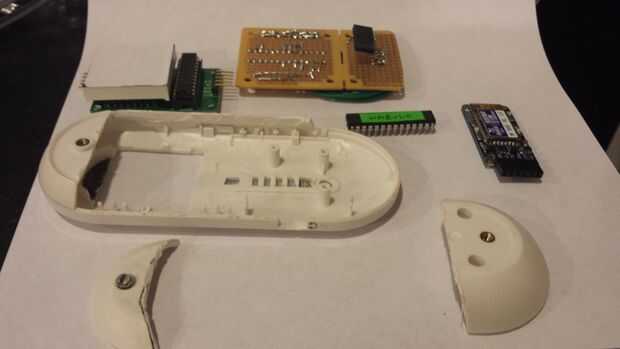

Voy a intentar tener una mejor idea de esto pero se puede ver en las imágenes adjuntas.
Un gran truco he recogido mientras se suelda tableros es solo soldar uno de los pines del componente (cabecera pins o zócalos etc.) entonces asegúrese de que son planas o alineados correctamente. Si no, mantenga el soldador en el punto de soldadura hasta que se derrita la soldadura luego alinear correctamente mientras que la soldadura es líquida y quitar rápidamente la plancha para dejarlo establecido. Luego soldar los demás puntos en.
Mi tabla tiene un montón de conexiones descuidados hacer autobuses para GND y VCC. Usted puede hacer esto un poco de limpiador, pero este estilo funciona bien y es ampliable en el futuro. También reduce los cables en la parte superior de la tabla.
Consejo:
Use alfileres jefe masculino o femenino cuando sea necesario para hacer la placa modular. No quiero tener que desoldar lo que debe eliminarse.
Además utilizar zócalos dip de CI por lo que puede fácilmente pop sacarlos e intercambiarlos por-que si son malos o algo está roto.
