Paso 2: cableado

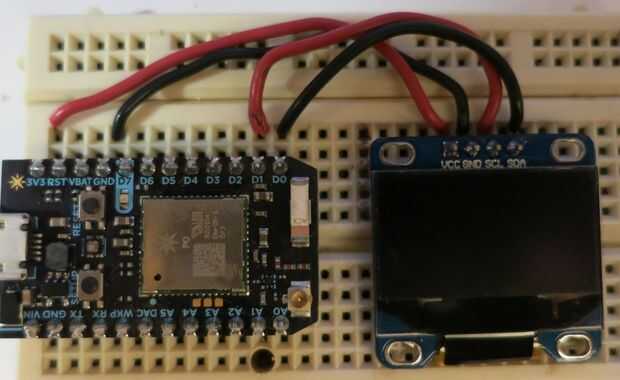

La pantalla de I2C requiere sólo 4 conexiones:

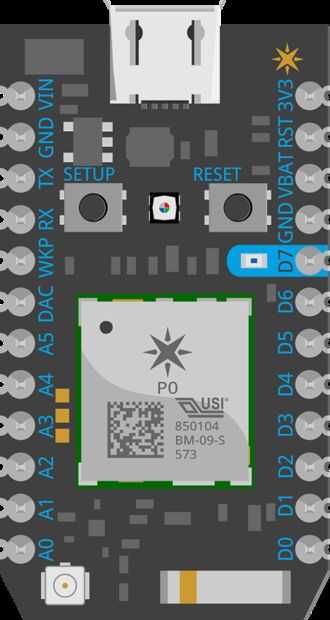

- GND y VCC, que convenientemente podemos conseguir de pernos 3V3 y GNDdel fotón, y
- SDA y SCL , que se conectará a la D0 del fotón y y D1 respectivamente.
La pantalla consta de 128 x 64 pixeles, que corresponde a 8 hileras de 8 píxeles (tamaño de fuente 1) o 4 líneas de 16 píxeles, si usamos un tamaño de fuente 2. La pantalla es "monocromo", pero la primera línea de texto es de color amarilla y el resto es azul, por lo que vamos a utilizar la primera línea para nuestro recuerdo y las otras 3 líneas para otra información como el informe de surf y tiempo para el día (o cualquier otra cosa que es importante para usted).
