¡En primer lugar! Preparar a leer para obtener la comprensión de la viruta usada!
Para programar el chip y conectar a la computadora que utiliza un AVRISPmk2, que es el cuadro azul que se conecta al puerto isp de la placa de circuito
Lamentablemente no tengo muchas fotos de las nuevas tarjetas parte y cómo se hizo como tough't no haría un instructable sobre él pero aquí me aburro solo en la casa y lo que es.
Así que para el proyecto necesita herramientas, componentes y algunos programas de computadora.
Puedes construir un tablero de pan normal y su forma probablemente mucho más fácil de hacer esto. Hice el circuito ya que tuve la oportunidad de hacerlo. :)
Aquí le damos la Junta en prueba y en uso.
Herramientas utilizadas:
Soldador (soldadura)
Pistola de pegamento
Cuchillas laterales
Computadora (si es posible les sugiero que usen un portátil antiguo que no está en uso activo, mucho más fácil usar un equipo que tiene sólo una función y costumbre meterse cualquier cosa)
Suff y herramientas necesitan para que el circuito de tablero del uno mismo:
Molino CNC (utilicé un molino mi escuela tenía)
Placa de cobre para el circuito
Programas para hacer el tablero. Usé lógica de almohadillas para el crudo esquema del circuito y luego se convierte en diseño de almohadillas para organizar los componentes de la Junta. Y, finalmente las imágenes para el molino (programa que no recuerdo como lo hice en la escuela) si usted (o su amigo) tiene un molino CNC y sabe cómo usarlo usted encontrará un método para hacer esto :) lo siento por la falta de información al respecto.
Material y componentes utilizados:
-Superior lateral del circuito
Alambre de cobre (tanto como lo necesite)
4 resistencias 320 ohmios
2 pulsadores
Patas para el montaje el ATtiny2313
uno 8MHz chrystal (no estoy seguro del nombre de los componentes pero es el lado izquierdo del ATtiny2313 en la imagen)
Pins para el conectador de la ISP
Pines para los puertos de la entrada-salida (si quiere poner algunos leds a este puerto)
-Detrás del circuito
8 resistores SMD (3MOhm) para los puertos de la entrada-salida (no necesarios si no queremos allí. Me los puse allí porque corro sobre todo LEDs en el tablero para que no se queman tan fácilmente)
1 condensador SMD (2 uF) con el cable de alimentación principal
2 condensadores SMD (4 uF) en el chrystal
Cosas para el cuerpo si es necesario.

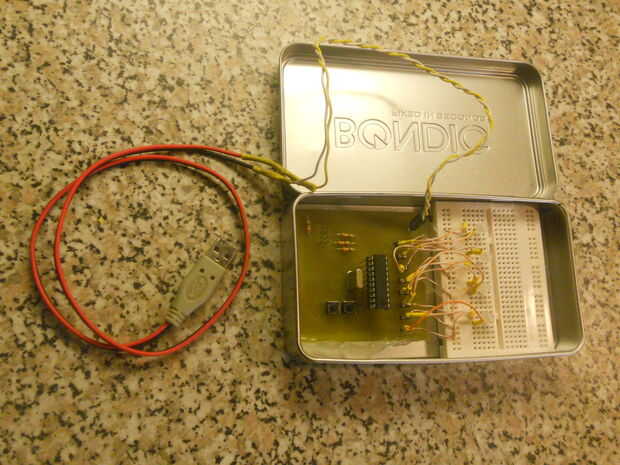

Hice la caja para la placa de circuito y el tablero de pan para que se convierta en un sistema portátil que es fácil de mover y manejar.
