Tablero de tiempo de la raza (2 / 4 paso)

Paso 2: circuito

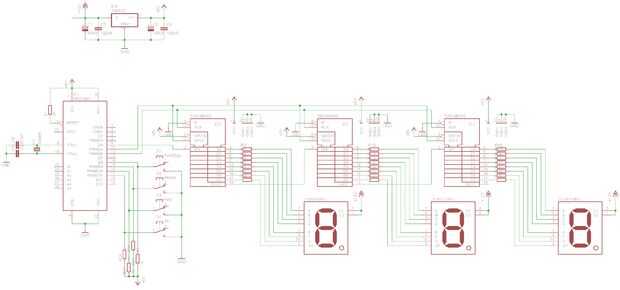

El circuito de abajo muestra el diseño final. El control de todo, es un ATMEGA328P con el firmware de Arduino. Esto está conectada a tres TPIC6B595 vía serial pin 3. Pin 4 en el Arduino es la serie, este se conecta a la serie en la primera 595. La 595 restantes están conectadas mediante sus salidas de la serie en serie. Cada cambio se lleva registro de 8 bits para llenar, ya que recibe más, 'desbordan' a la salida serial. Por lo tanto si envían 3 bytes se llenará todos los registros. Pines 5 y 6 son el registro y el reloj Serial. PIN 6 se usa con pin 4 transferir el byte de datos hacia fuera para el registro de entrada de la 595. Una vez cargados todos los tres registros, pin 5 alterna y transfiere los datos a la muestra.

Hay cuatro botones que la unidad de control. El primer botón tiene dos funciones. Un corto pulsa con inicio o detener el temporizador. Si se mantiene durante aproximadamente 2,5 segundos que entrará en un modo que permite el tiempo para cambiarse. Sosteniendo otra vez durante 2,5 segundos vuelve al modo de cuenta atrás.

Los botones y hora hacen nada cuando el temporizador está funcionando. Cuando el temporizador está en pausa o acabado, pulsando ambos con cero a la hora. Cuando está en 'set mode' que contar por horas o minutos.

Todos los botones están activo baja, por lo que están vinculados a + 5V por resistencias.

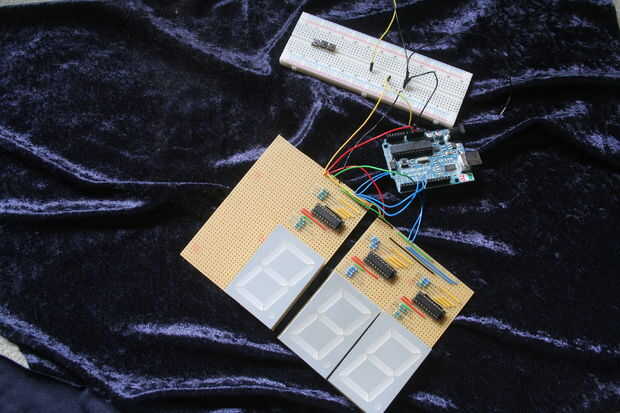

La segunda imagen muestra las tres pantallas en el protoboard. Estos son realmente el anterior CC muestra y como tales las resistencias no están allí ya. Aunque no ha cambiado el diseño general.

Aquí hay un video del trabajo de diseño: http://www.youtube.com/watch?v=8d8zYTmVOIU
