Tablero del controlador CNC (Multi eje) (3 / 5 paso)

Paso 3: Juntándolo: paso 2

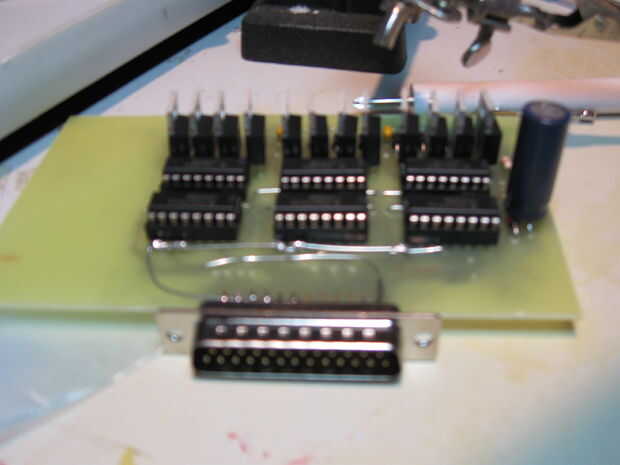

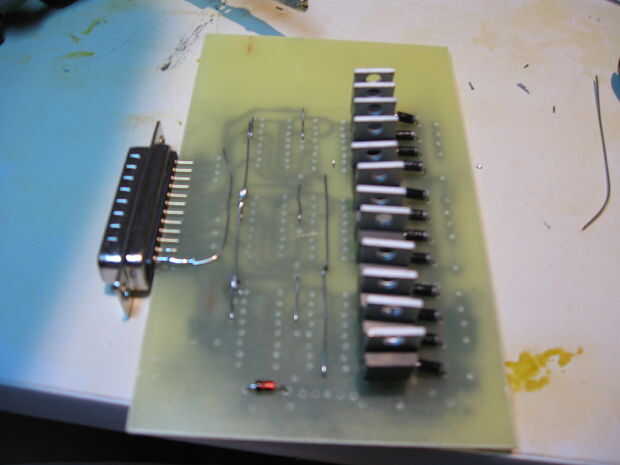

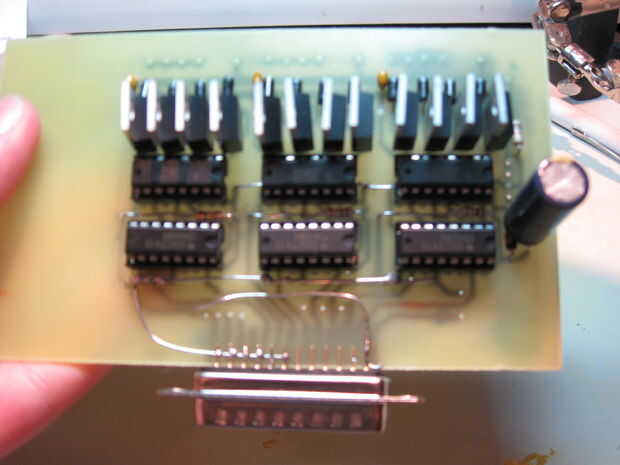

Ahora que tienes la placa, permite comenzar a poner los componentes. Yo he subrayado en las fotos donde los componentes se tienen que ir, por lo que sólo debe seguir los cuadros. Unos consejos...
1. colocar el jumper en primera!!!!!!
2 Asegúrese de colocar las fichas de la manera correcta! Es importante :)
3. Asegúrese de poner los Mosfets en la manera correcta. Es también importante
4. el mismo con los diodos :)
5. oh... y mismo con el condensador
6. piensa que es! ¡Buena suerte!

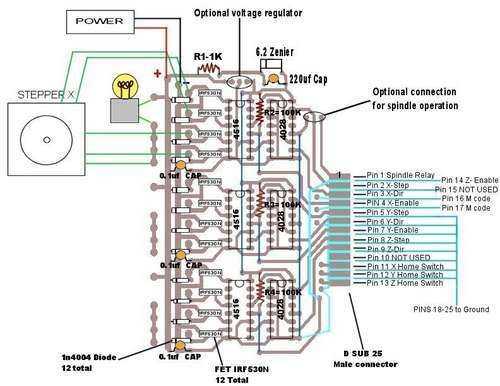

Oh... Y en el "donde cosas va" archivo de las fichas se girarán. El 4516 va en frente.
