Paso 1: Tener sentido de sensores
Parte de la exigencia del proyecto era hacer uso de sensores. Considerado el uso de botones, sensores de luz y sensores de la gama, pero finalmente se estableció en sensores de presión porque parecía el más sentido. Después de todo, cuando se deja una figura que estás poniendo presión en el tablero, por lo que parecía iba a ser el más fácil de implementar. Sin embargo llegó con su propio conjunto de complicaciones (principalmente basado en peso).
Mi diseño requiere un resistor sensible a la fuerza redondo o cuadrado, para cada plaza, que, si vas a hacer una junta con un montón de plazas, costará un poco. Es por eso, para un tablero más grande, recomendaría utilizando Hoja conductora sensible a la presión y averiguar cómo usarlo como un reemplazo.
Tenga en cuenta que estos sensores tienen un umbral bastante alto, que requieren ya sea sus plazas con un alto peso base, o sus minis a ser bastante pesado en su propio. Lo que había instalado, requiere cerca de 40-50 gramos para activar el sensor lo suficiente para enviar una señal analógica.
Otro factor importante es cómo concentra el peso en el sensor. Una buena manera de hacer esto es pegamento caliente la plaza para el sensor con una pequeña gota de pegamento, o con un poquito de azul-tac. Esto crea una superficie redonda pequeña que se centra el peso del mini y la plaza en el sensor. Si usted pone presión en los bordes del sensor, así como la parte sensible, no detecta nada. Sin embargo, tenga cuidado, como con un enfoque hace presión sobre los bordes de la plaza lo incline. Esto podría provocar que la plaza para desprenderla. Por esta razón recomiendo blue-tac o Sugru.

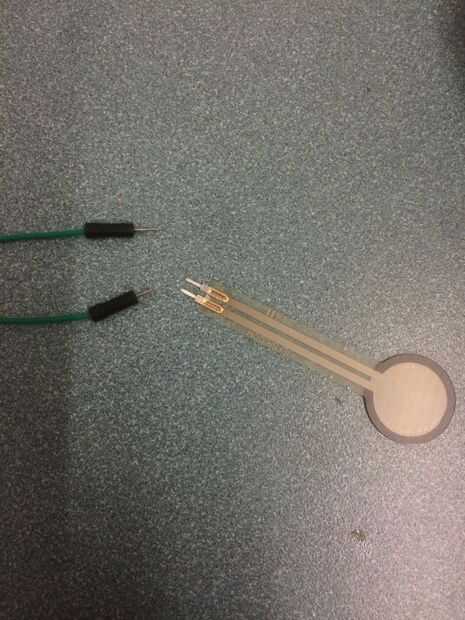

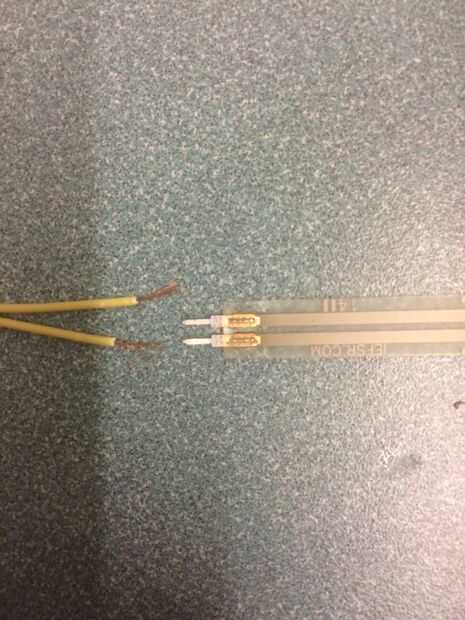

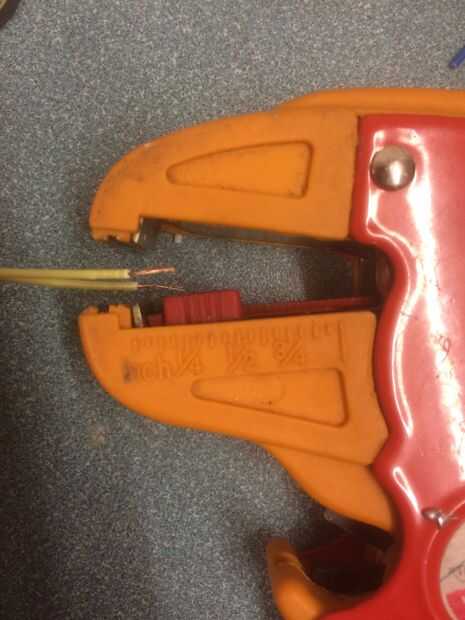

Puesto que los sensores tienen clavijas que van directamente en su protoboard o placa de soldadura, usted necesitará extender los pernos para poder colocar los cuadrados suficientemente lejos aparte para hacer una cuadrícula. En las imágenes arriba demuestro cómo utilizar cables eléctricos simple con pernos para ampliar el alcance.
