Paso 3: Construir con la placa
Piezas necesarias:
Por metro cuadrado:
- 2 cables con clavijas en cada extremo

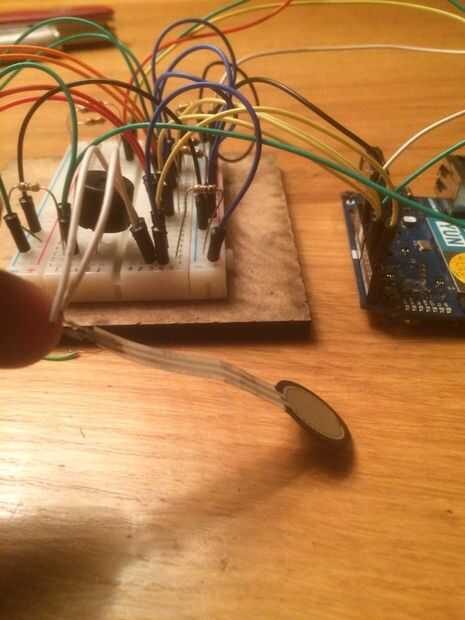

- 1 Resistor sensible a la fuerza (preferiblemente con pernos alargados)
- 1 10 k Ohm Resistor
Para todo el proyecto:
- 3 LEDs (rojo, naranja y verde), 3 cables y 3 resistencias (330 ohmios) para ellos
- 1 zumbador piezoeléctrico, 1 (yo usé 1 M Ohm) resistencia y 2 cables para él
- 2 cables de alimentación y tierra (1 extra si usted necesita conectar los 2 lados de la placa)
- Alambre para alargar sus pernos (LEDs y FSRs)
- 1 protoboard
- Un Arduino
Debido a mi falta de conocimiento electrónica, requiere un poco de ayuda con Armando mi protoboard. Sin embargo, una vez que el cuelgue de ella con la ayuda de compañeros, he podido progresar yo bastante acertadamente. Y por supuesto, como siempre, google es tu amigo.

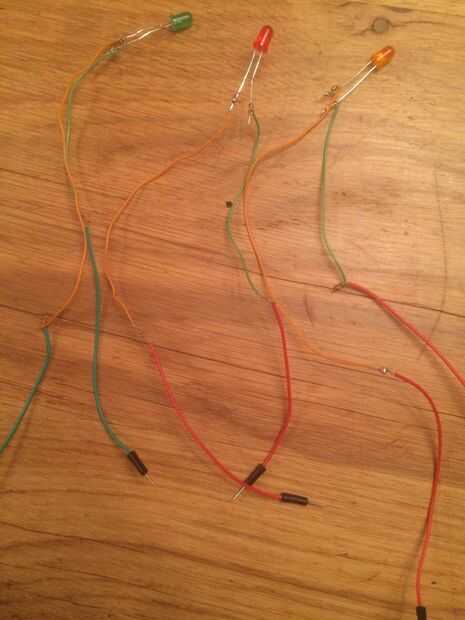

Necesitaba hacer unos ajustes finales a mi equipo, es decir, mi LED. Necesitaba alargar las clavijas para que llegar a mi pantalla. Para que sea más fácil en mi futuro auto, color codificado el positivo y el pin negativo del LED con los cables verdes y naranja respectivamente (intercambiar hacia fuera para respectivamente color de rosa y azul en el esquema).

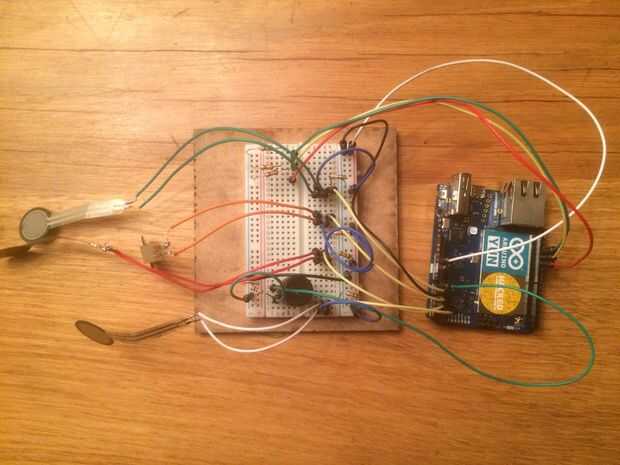

Agrupan entrada (sensores de presión) en un extremo y salida (LEDs y Buzzer) por otro para mayor claridad. En el esquema se sentía ninguna necesidad de hacerlo debido a la natural mayor claridad y cantidad de espacio.

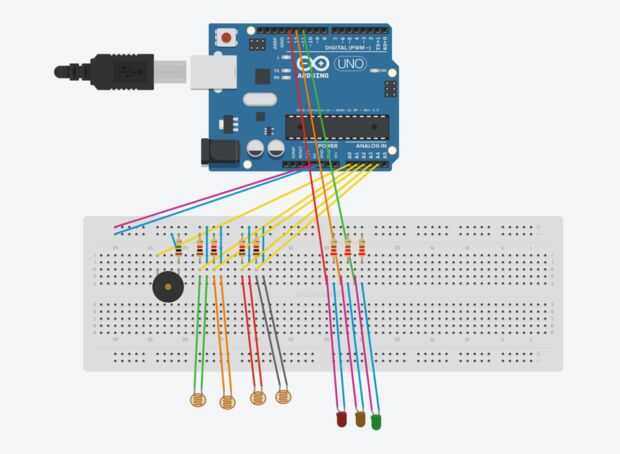

El esquema señalado anteriormente muestra cómo conectar un sensor de presión (reemplazado por un foto resistor en el esquema debido a la falta de una parte FSR en el simulador) a un pin analógico, pero la conexión a una digital es idéntica en el lado de la protoboard.
En el caso de mi demo que color codificado los sensores de presión para el color deseado de su plaza, pero cada cuadrado pueden ser programados para cualquier color.
En el programa utilizo un par de códigos de color:
- Rosa es poder
- El azul es tierra
- Amarillo es de salida
- Rojo, naranja y verde se refieren a sus LEDs de ese color o presión sensor codificado para que el color
