Paso 4: Juntándolo todo

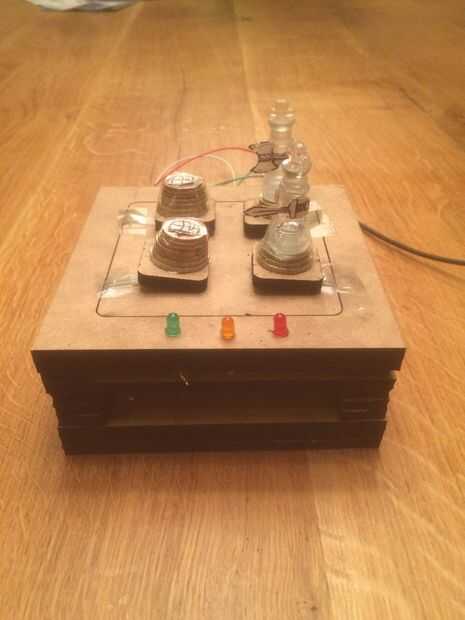

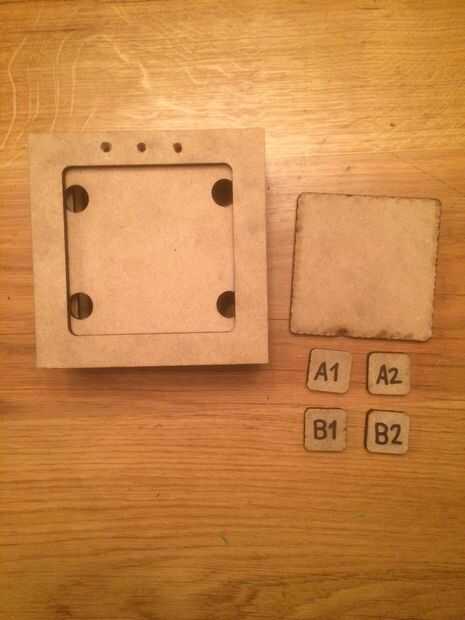

Al poner juntos mi consejo tuve el lujo de un cortador del laser a mi disposición. Corte varias capas que usé para construir un marco con algo de espacio a fidget entre si los cables estaban a soltarse ya que no tenía tiempo para lo de la soldadura.

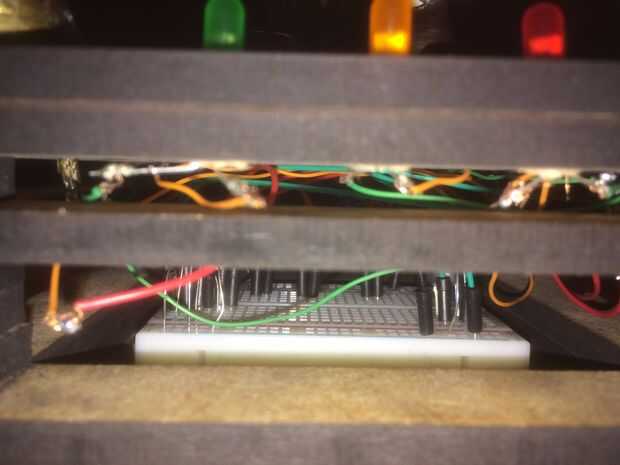

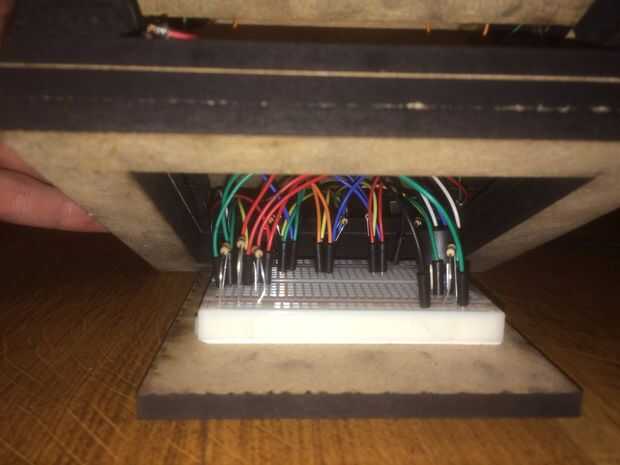

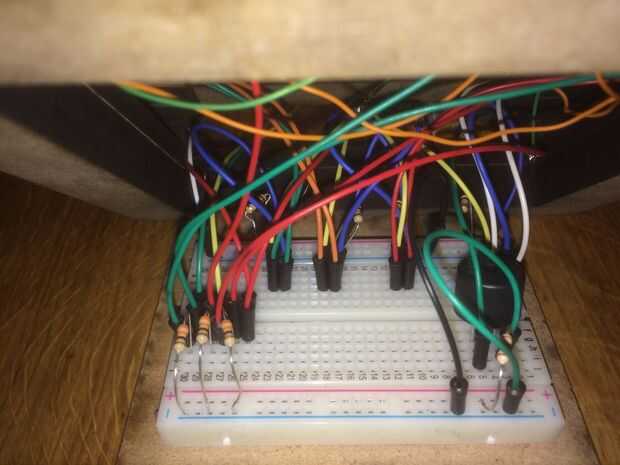

Pegué mi protoboard a un cuadrado que cabe exactamente en una brecha en la parte inferior del marco y el Arduino colgando hacia fuera para facilitar el acceso a la izquierda. Me resbalé las FSRs a través de los agujeros que hice en una capa en la parte superior y perforados los agujeros para los LEDs de ir a través de. Definitivamente recomiendo soldar todo junto si tienes el tiempo, realmente es una mierda cuando estás poniendo juntos el marco y un COP de alambre suelto y tienes que inquietar el pasador en el agujero correcto.
Hay muchas maneras de hacer el marco, y sin duda querrá ya que esto es sólo una prueba de concepto de lujo de la mina. Usted podría notar que en las fotos algunos cello-tape se utiliza. Esto es porque el pegamento caliente soltar durante el transporte y tuve que improvisar al documentar el proceso de vuelta a casa.
La razón por la que fui con exterior de madera fue el hecho de que sería la mejor combinación de fácil molde y construir (gracias al cortador del laser) y robustez. Otra razón fue una temática. Madera parecía encajar mejor D & D que dicen, plástico de una impresora 3D.
Para hacer mis piezas pesadas bastante usaba monedas, este truco probablemente trabajaría con regular D & D minis demasiado (pegando monedas que es). Si hubiera tenido más tiempo habría modelados 3d y minis apropiados impreso les, pero que simplemente ya no era factible. Y probablemente no hubiera pesado bastante bien.
