Tablero portátil con regulador de voltaje 9V batería (y otras fuentes externas)

Hola a todos y Bienvenidos a mi Instructable!

Hoy cubriremos cómo hacer un regulador de voltaje simple para alimentar una placa de prototipado con 5 voltios, uso de métodos de entrada de tensión y valores (8 a 35V).

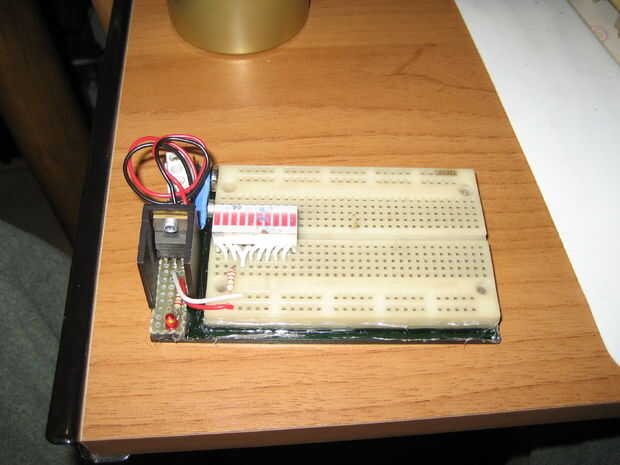

Mi pequeño mod usa un regulador de voltaje L7805CV para dar una salida fija de 5V a la protoboard.

Está equipado con terminales de tornillo, pines y contactos de la batería de 9V, para operar desde una variedad de fuentes de alimentación, aunque su propósito principal es ser portable.

El Instructable estará compuesto por mini pasos, uno por cada parte, por lo que no se alarme por mirar la cantidad de ellos!

Etiquetas: Protoboard, 9 voltios, Placa de prototipos, Placa de prototipos portátil llevan 9V, Alimentado con pilas L7805 L7805CV voltaje regulador soldadura fácil bajo costo
