Paso 2: Los lados del ángulo y los mangos de dibujo
Corte un ángulo de 2,5 grados a cada lado para que la Junta se ensancha hacia fuera en el extremo opuesto del mango. En Hanon; Usted puede hacer esto haciendo un espaciador y sujeción a la tabla para el corte o mediante una plantilla de forma cónica. La diferencia general de adelante hacia atrás es un poco menos de 1/2" de forma cónica por cada lado.

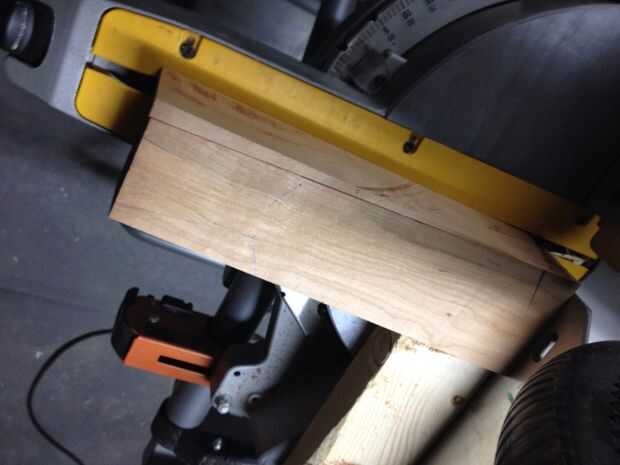

Tenga en cuenta que la primera imagen que se muestra es mi sierra de inglete.

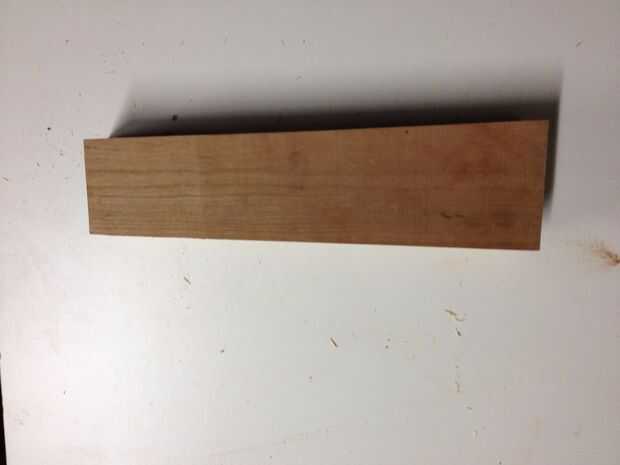

Después de cortar los ángulos; dibujar la manija en el extremo estrecho de la forma cónica. Tenga en cuenta que la altura máxima de la manija no puede exceder la altura máxima de la hoja de Sierra de mesa en extensión completa. Desde mi mesa VI se extiende aproximadamente 3 el 1/8" máximo; Hice la empuñadura 3" de largo.
El mango también llamaradas que está a unos 9 grados; y la conexión entre el cuerpo principal y el mango es cónico alrededor de 38 grados (en relación con el borde inclinado de la tabla de cortar).
Las líneas de lápiz para el diseño de la manija no se muestran muy bien en esta foto, sigue leyendo para ver lo que queda después de cortar.
