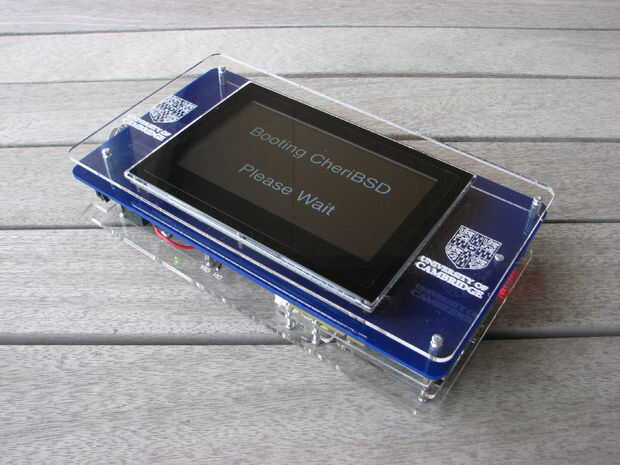

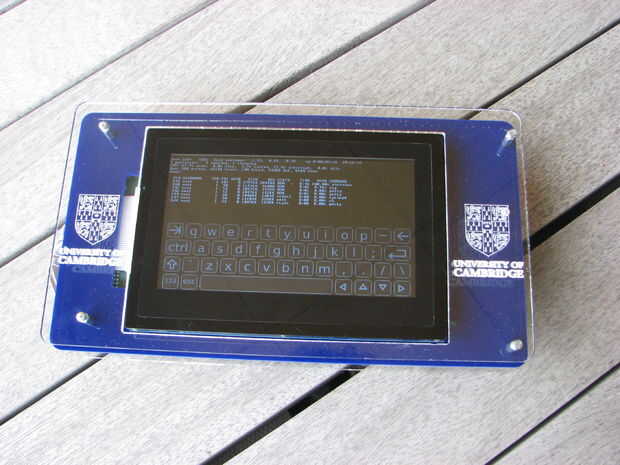

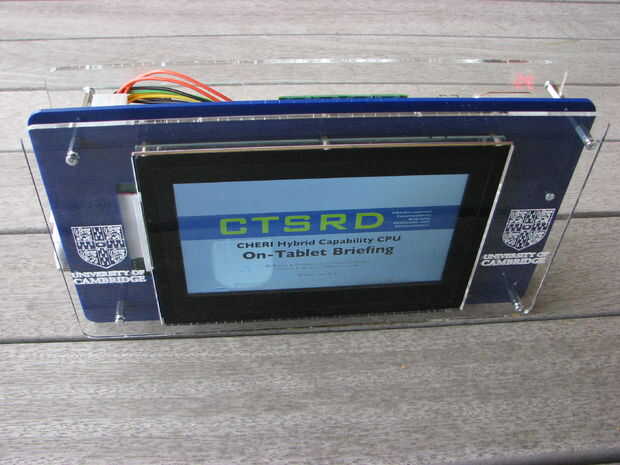

Utiliza una tarjeta Terasic DE4 FPGA con un FPGA de Altera Stratix IV. Cuenta con un conjunto completo de periféricos de la DE4, así como una batería, pantalla táctil y salida HDMI - puede dar presentaciones de su propio diseño FPGA. Así como diseñar la tableta diseñamos la CPU y la mayoría de los periféricos que van en el FPGA.

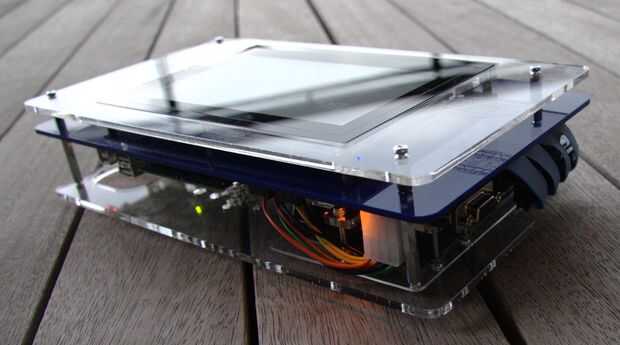

Este es el diseño mecánico - lo que usted ponga en el FPGA es suya! Esperamos abrir fuente más de los componentes que utilizamos en nuestros diseños FPGA en el futuro.
Para construir la tableta que usted necesita:
Una FPGA DE4 tablero http://de4.terasic.com.tw
Pantalla LCD multi-touch de Terasic módulo http://www.terasic.com.tw/cgi-bin/page/archive.pl?Language=English&CategoryNo=68&No=653
Tarjeta de hija de transmisor de HDMI (opcional) http://www.terasic.com.tw/cgi-bin/page/archive.pl?Language=English&CategoryNo=66&No=582
Energizer XP8000 baterías http://www.energizerpowerpacks.com/uk/products/xp8000/ (opcional, nuestro vino de CPC)
PicoPSU-80 voltaje convertidor http://www.mini-itx.com/store/psu
Uso de un cortador láser y algunos 1, 2, 3 y 4 mm acrílico para piezas de corte láser
Una colección de tornillos M3 y pilares - ver la lista de piezas completas en github

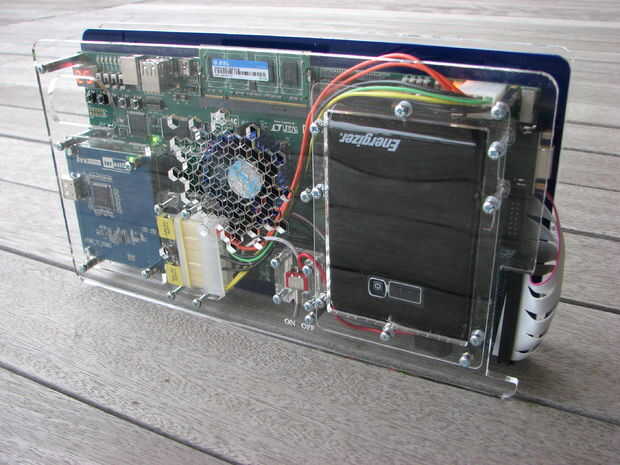

Hay dos versiones - una con batería y salida HDMI y la otra
sin. Estas instrucciones asumen que usted está construyendo la versión de batería-
la versión de batería no es más simple y sólo puede omitir pasos relativos a
el HDMI y la batería.
Estas instrucciones y los archivos de diseño son modificables libremente bajo la licencia BSD de 2-cláusula.
Grupo de arquitectura de computadoras, laboratorio de computación de la Universidad de Cambridge
http://www.cl.Cam.AC.uk/Research/comparch/
