Taburete de Bar de Router CNC (3 / 10 paso)

Paso 3: Unirse a vectores

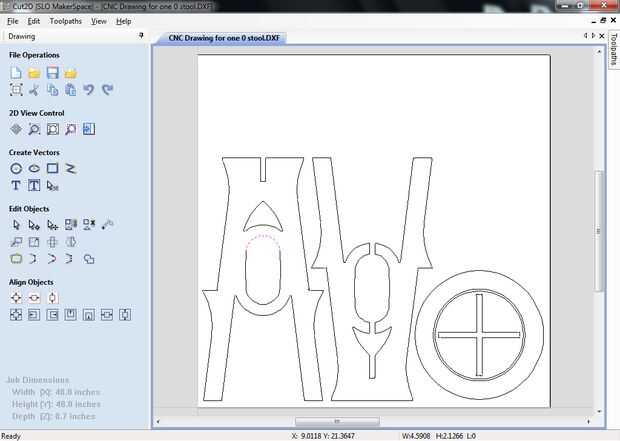

DXF importado será una serie de curvas y líneas inconexas. (Cuadro 1) Tienes que unir los vectores para crear objetos cerrados.

Para hacer esto:

  1. Tipo "j" en el teclado

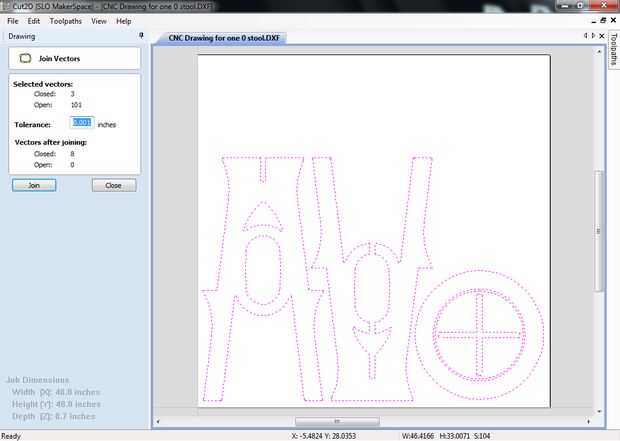

  2. Aparecerá el menú de "Únete vectores" a la izquierda (Foto 2)
  3. Seleccionar todos los objetos en la hoja haciendo clic y arrastrando una caja alrededor de ellos
  4. Haga clic en "Join" en el menú de la izquierda de "Únete vectores"

Ahora debe haber 8 vectores cerrados que se pueden seleccionar haciendo clic sobre ellos. (Imagen 3) Usaremos estos vectores para crear trayectorias de herramienta en el siguiente paso.

Corte punta de 2D:

Puede hacer clic y arrastrar hacia abajo y derecha para seleccionar solamente los objetos dentro de la ventana de selección. Puede hacer clic y arrastrar arriba e izquierda para seleccionar todos los objetos dentro o tocando de la ventana de selección.
