Taburete de perpetua (6 / 8 paso)

Paso 6: Mecanizado las patas y travesaño

Las piernas son una bestia complicada.

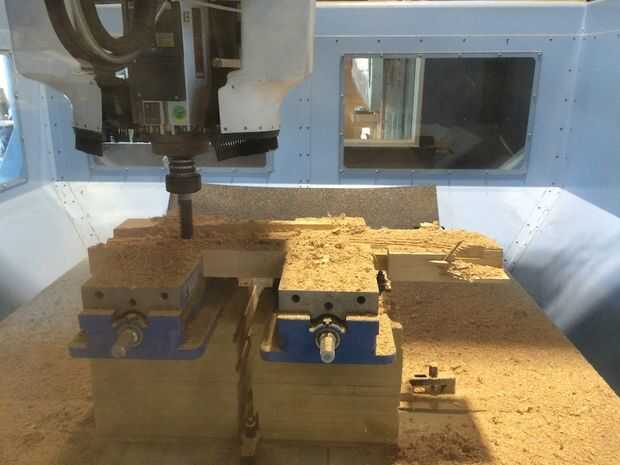

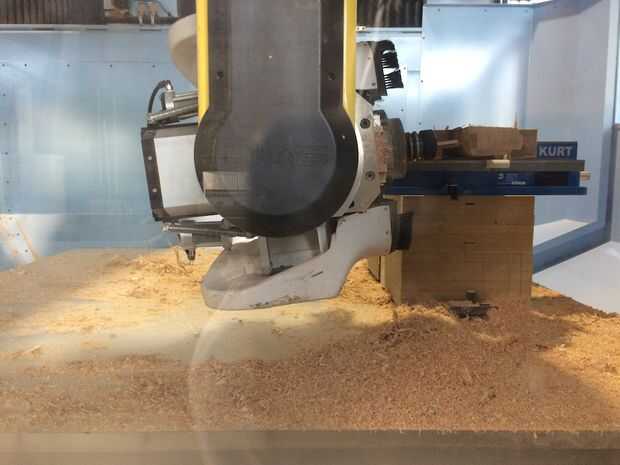

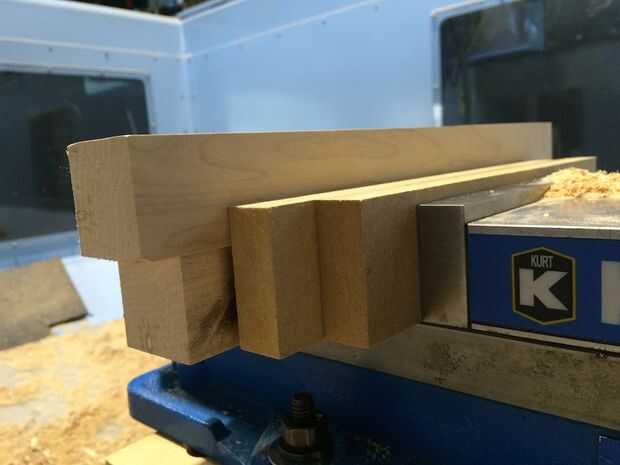

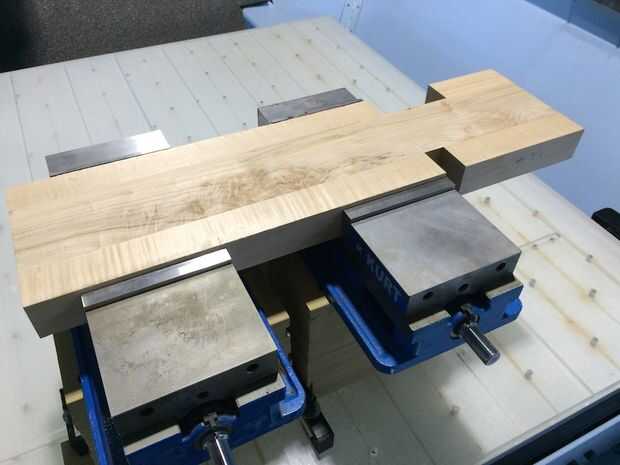

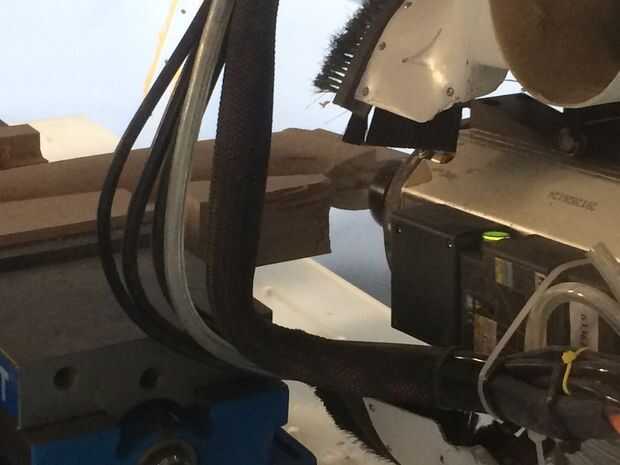

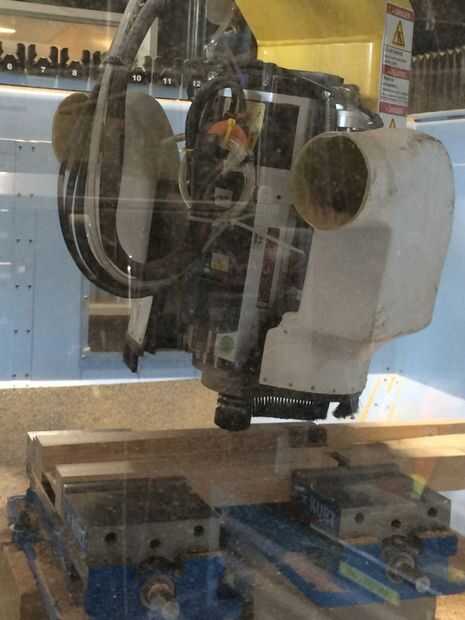

Necesitaba hacer algunos complejos 3 + 2 en algunos ángulos compuestos extraños, que significaba que la cabeza de la máquina se pondría muy por debajo de la parte que trabaja a máquina. Con el fin de proporcionar espacio para estas operaciones, tuve que hacer las canalizaciones verticales para mantener mi trabajo alto en el aire, que luego también tuvieron que hacer cuadrados para la parte de alineación, incluyen tornillo de pernos, ranuras para perros tornillo, pernos de sujeción opcionales y bridas para sujetar el trabajo a la mesa de la máquina.

Horas de trabajo sólo entraron en la sujeción de esta parte, y así que fue un alivio cuando llegó el momento "justo" hacer la parte.

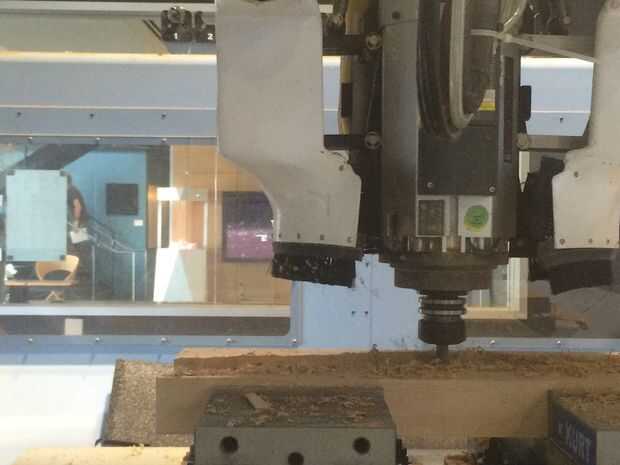

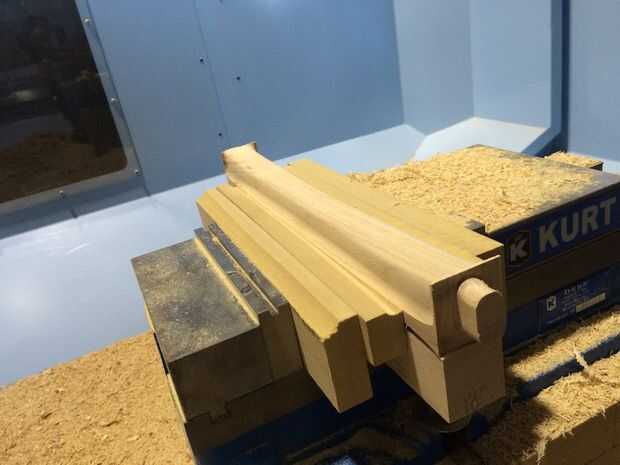

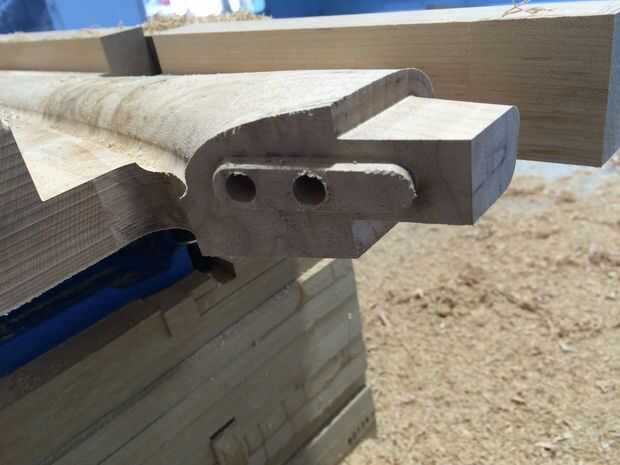

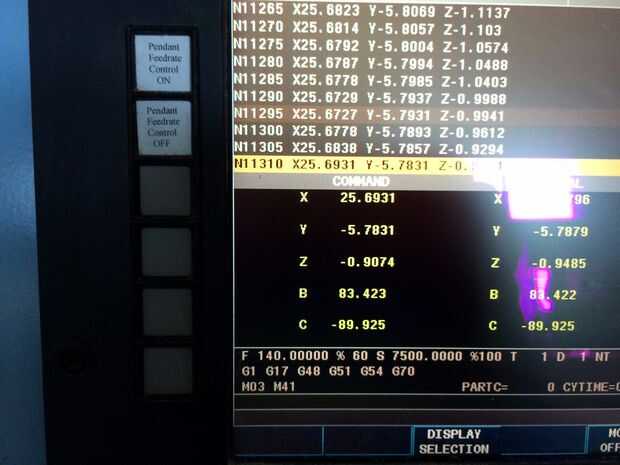

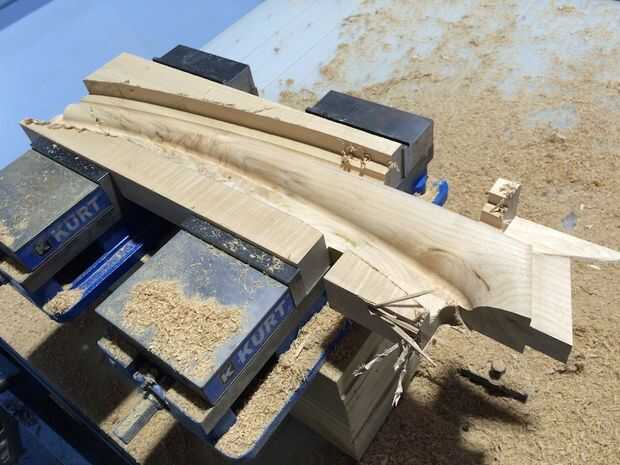

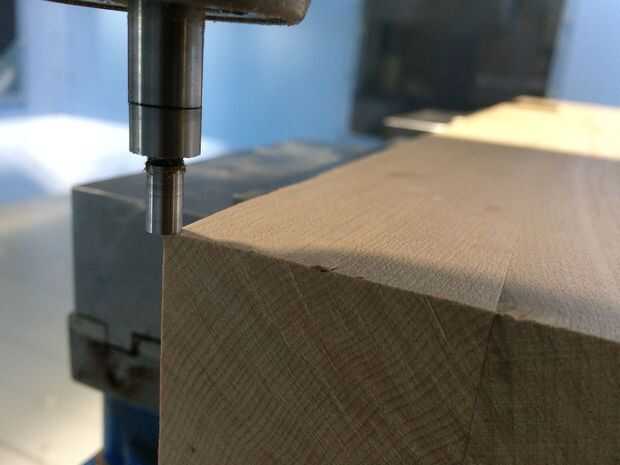

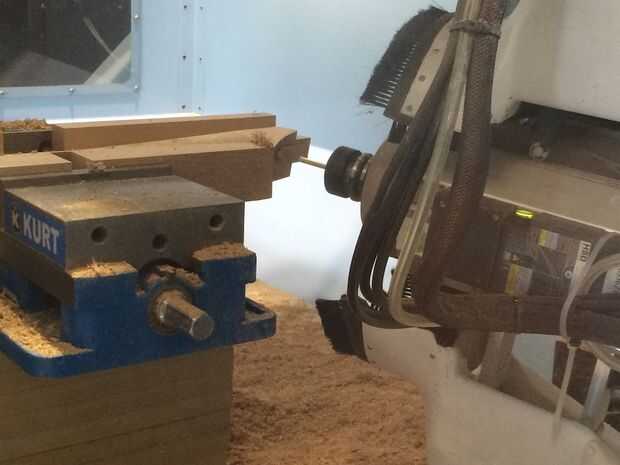

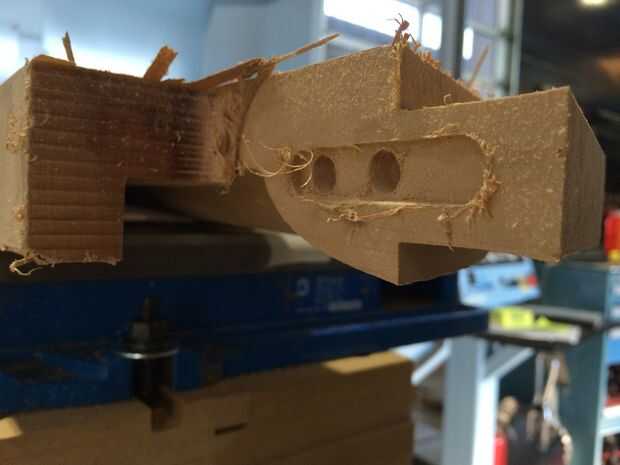

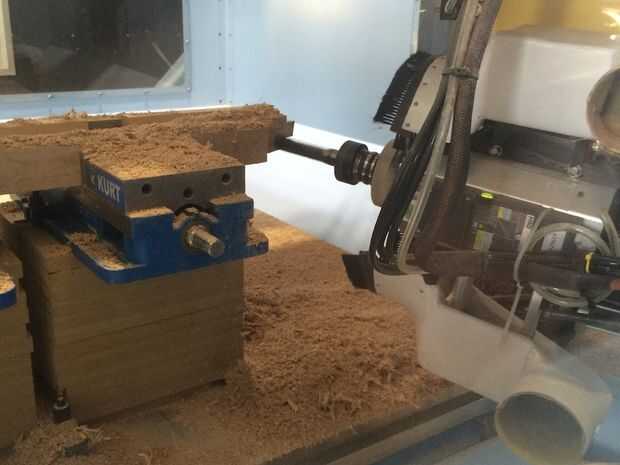

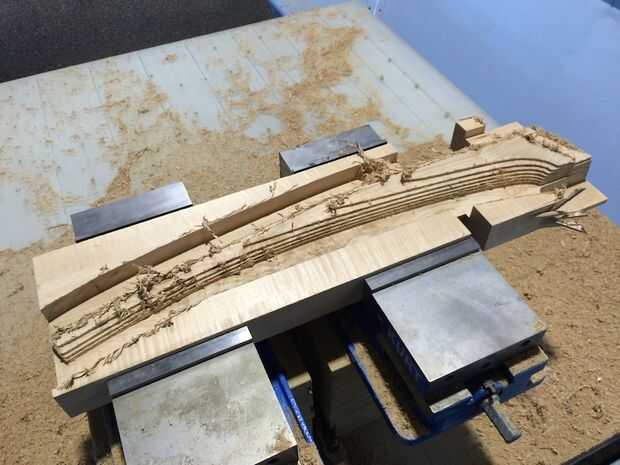

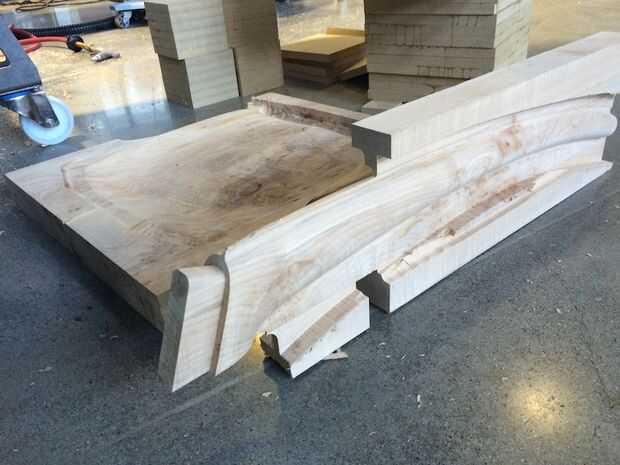

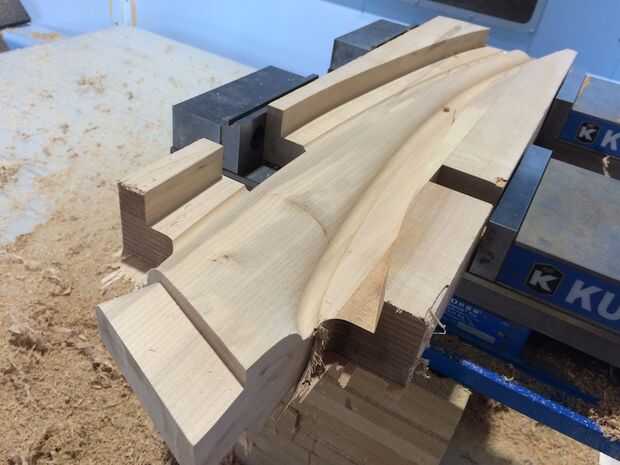

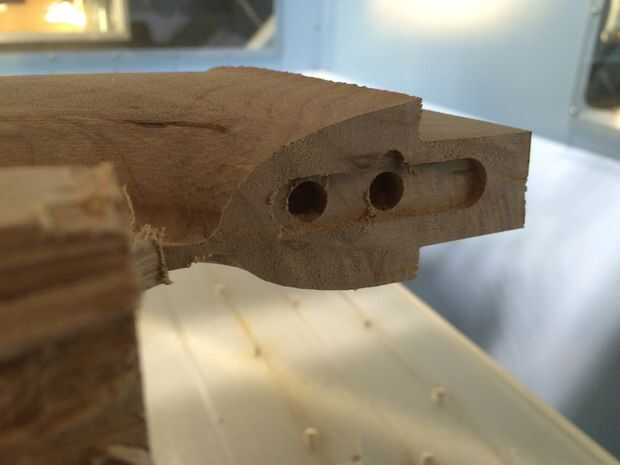

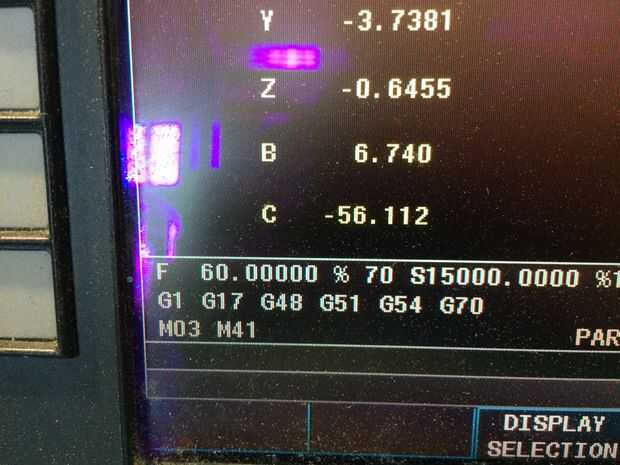

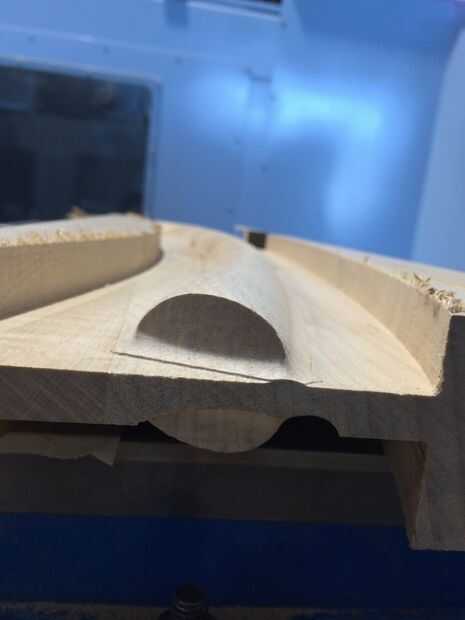

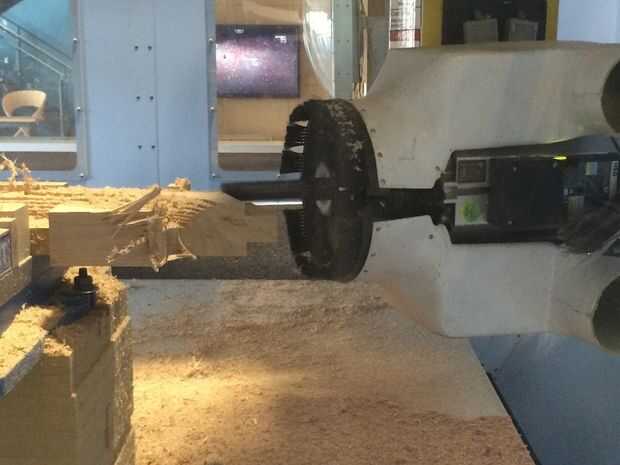

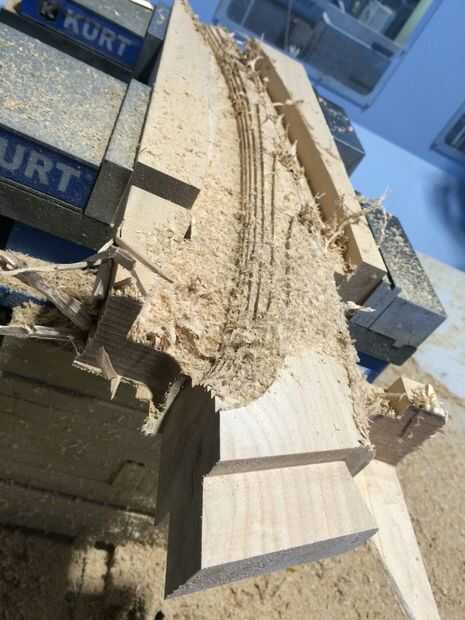

Empecé con las patas traseras, que sólo tenían dimensiones críticas en un extremo. Cortar la superficie rugosa de la pierna con un molino de extremo plano, que luego gira para cortar la carpintería en ángulos compuestos complejos (pueden ver B y C en las fotos de controlador de la máquina, que son rotaciones sobre los ejes X y Z de la máquina). Luego redondeados los contornos con una fresa esférica y agrega detalles de carpintería con un molino pequeño de punta plana. Así, después de girar la pieza, todo lo que tenía que preocuparse era crear el otro contorno sin mecanizado a través de un. 15" brida que fui todo el camino alrededor de la parte para mantenerlo estable en la máquina. No había riesgo de un error en la fijación que afectan a la carpintería precisa - una superficie con un ligero defecto fácilmente es lijar al ras - una articulación, menos!

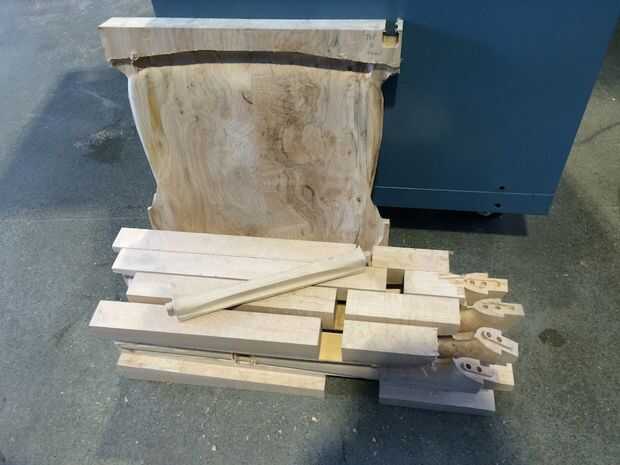

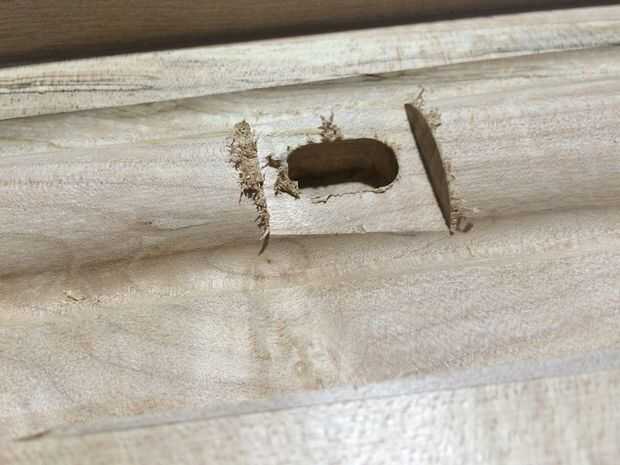

Las patas delanteras siguen el mismo proceso, excepto que había un detalle de carpinteria compuesto adicional en el interior cara de las piernas para el reposapiés.

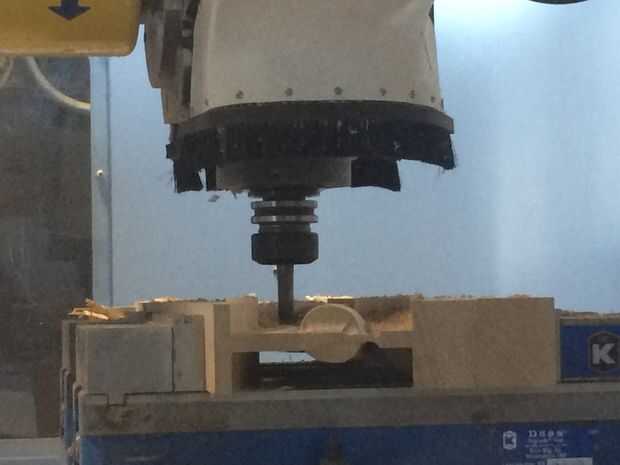

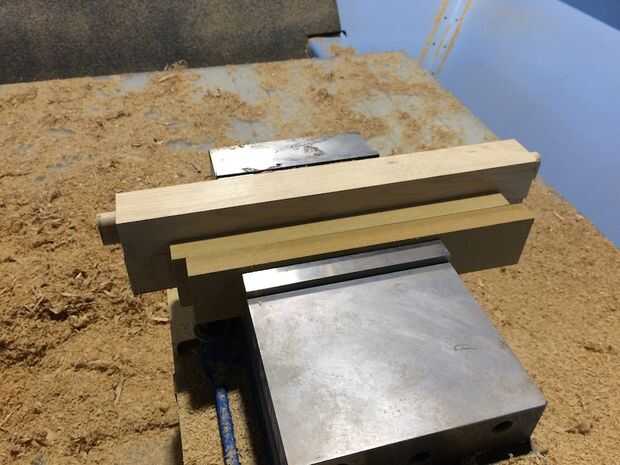

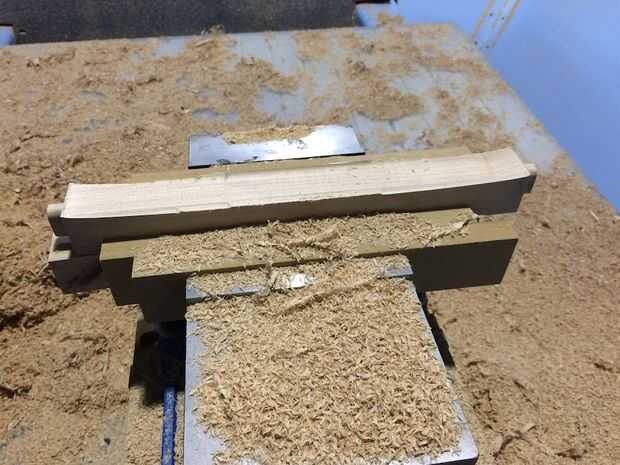

El travesaño fue la última pieza que hicieron y fue un poco difícil debido a su pequeño tamaño y altamente contorneado perfil. Pero he utilizado bridas planas pequeñas para sostenerlo, que fácilmente podía quitar más tarde.
