Paso 2: Voltaje convertidor actual
La tensión al convertidor actual tiene el dudoso honor de estar conectado directamente a los humanos. Extra fue cuidado en su diseño, como limitar adecuadamente la corriente de salida puede causar efectos indeseados en el ser humano (convulsiones, convulsiones, inmolación, muerte, etc.). Por esta razón, la mayoría de los circuitos en el V i convertidor no es estrictamente necesaria para la operación de circuitos de seguridad--este trazado de circuito adicional degrada ligeramente el funcionamiento normal disminuyendo el espacio de tensión disponible para la salida y aumentando la resistencia de serie equivalente de salida.

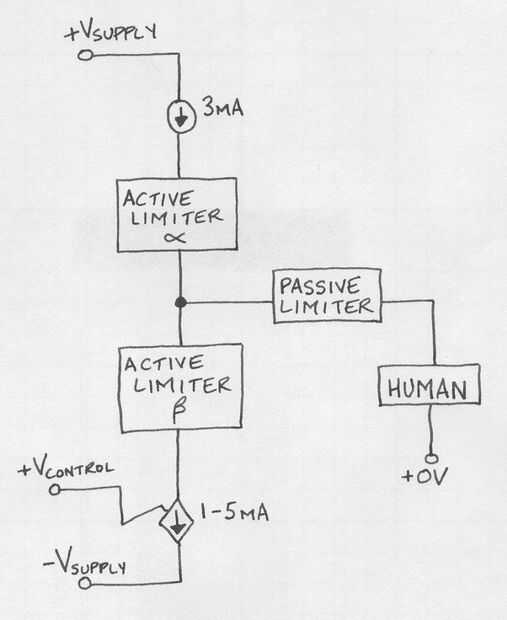

Un diagrama de bloques se ha proporcionado con la esperanza de aclarar lo siguiente, el principio de funcionamiento de la tensión al convertidor actual: cuando la fuente variable de corriente 1mA, sólo se necesita 1/3 de la corriente suministrada por la fuente de 3mA y la corriente resultante a través de los humanos es + 2mA (3mA-1mA), y cuando la fuente de corriente variable a 5mA , lleva 5/3 de la corriente suministrada por la fuente de 3mA y la corriente resultante a través de los humanos es - 2mA (5mA-3mA). Barriendo la variable fuente actual de 1mA a 5mA proporcionalmente arrastra la corriente a través de los humanos de + 2mA a - 2mA. Los limitadores activos nunca se activan durante el funcionamiento normal, y el limitador pasivo no gotas más de 14V a menos que ocurra una falla.

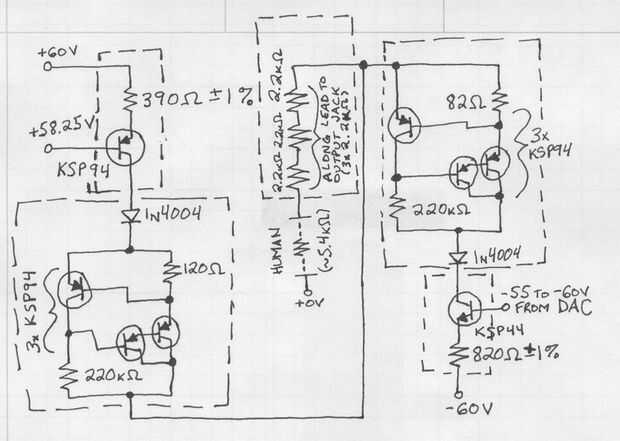

La segunda imagen es el esquema real de la tensión al convertidor actual. Los bloques funcionales han desvanecido las líneas alrededor de ellos. Si este esquema no tiene sentido que por sí mismo, he puesto descripciones más detalladas de cada bloque funcional en el paso siguiente. Los lectores atentos que encontrarán el "1 - 5mA" fuente de corriente es realmente capaz de ir todo el camino abajo a cero. La actual corriente de salida de la tensión en circuito de convertidor de corriente está limitada como sigue: DAC hacia fuera = 0V, actual = + 2.9mA; CAD a = 5V, actual = - 2.4mA; con una relación lineal entre la salida DAC y corriente entre esos puntos. Software debe ser usado para limitar los valores que se envían a la DAC para que la salida permanece acotada dentro del +/-2mA límites establecidos por los protocolos de Gottingen (que fueron originalmente escritos para tDCS, sí, sé). La razón que la capacidad de salida de corriente positiva tiene mA adicional se explica en el siguiente paso.
