Paso 4: DAC aislada

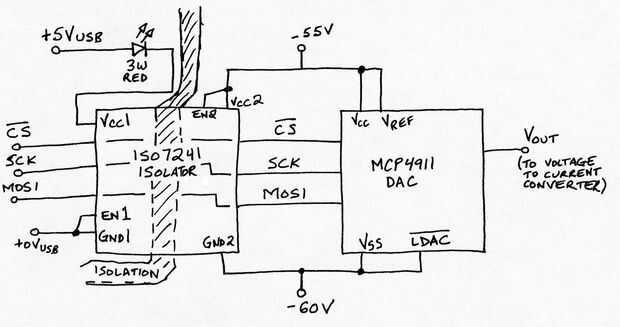

El DAC aislado sólo tiene dos piezas principales, un aislador digital ISO7241 y un DAC MCP4911. Realmente chocante encontrar un aislador digital y un DAC en nuestra aislada submódulo de CAD, de hecho. El funcionamiento de este submódulo es sencillo:! CS se levanta bajo a la DAC a esperar los datos. Los datos se registran a través del bus SPI, y! CS se encuentra alto a la DAC para ajustar el análogo de la salida para el nuevo valor. (El ISO7241 sólo actúa como un buffer de lógica). El valor analógico de que la CAD produce va la tensión al convertidor actual.
El LED rojo sirve para soltar los 5V del puerto USB a unos 3, 3V, que es el nivel de señal de salida de nuestro USB al convertidor del SPI. El ISO7241 puede funcionar de 3,3 v o 5 v a ambos lados, pero la tensión de alimentación debe ser el mismo que el nivel de señal de entrada. El DAC aislado también tiene un 0.1uF condensador de cerámica entre cada uno de los insumos de alimentación positiva de los chips y la tierra, omitido en el esquema que se muestra arriba.
