Paso 5: Fuente de alimentación aislada

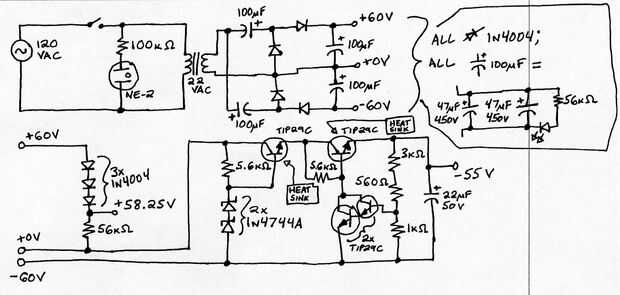

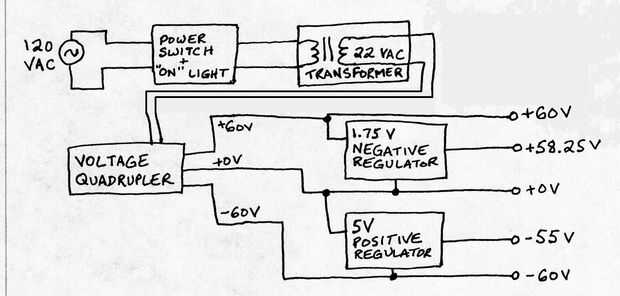

Primer trabajo importante de la fuente de alimentación aislada es aislar eléctricamente los circuitos de salida de la alimentación. Esto se hace por el transformador. La fuente de alimentación produce + 60V, + 0V y - 60V de la 22VAC del transformador con un circuito de voltaje quadrupler (descrito con más detalle en el siguiente paso). El + 58.25V y - 55V carriles se derivan de la + 60V - 60V rieles y con reguladores lineales.
Pero, ¿por qué son dos de los suministros sólo cruda de rieles con 5% de la ondulación? Esa causa la ondulación en su salida ¿no?"pregunta el lector imaginario. Bien, lector imaginario, usted estará contento de encontrar que debido a la actual estructura de regulador de la tensión de a convertidor de corriente, de la ondulación en la + 60V y - 60V carriles no aparece en la salida (en todos, como puedo medir con mi osciloscopio). Lo que realmente importa en esta aplicación es que el + 58.25V carril es 1.75V por debajo el + carril de 60V y que-55V carril es 5V por encima del - carril de 60V. Esas diferencias de voltaje son lo que controlar los reguladores de corriente, y por lo que necesitan para ser exactos!
Esta fuente utiliza reguladores lineales discretos que son simples, pero tienen algunos dobleces, como poco a poco a la deriva en voltaje de la salida un poco como el dispositivo se calienta. A ser reemplazándolos con los reguladores de precisión integrado en V1.0, pero no tenía ganas de esperar cuatro días para el envío mientras estaba trabajando en la versión beta, así que hechas con piezas de los reguladores por parte.
