Paso 8: de beta a V1.0
¿Qué sigue? Hay sólo dos ajustes de hardware que debo hacer antes de que puedo considerar este dispositivo V1.0 en lugar de una versión beta. Es necesario deshacerse de la fuente de poder regulador deriva y necesito reducir la latencia (o al menos aumentar la velocidad de muestreo de salida) del USB hardware de conversión de SPI.
Deriva del regulador. En pocas palabras, me di cuenta que esta salida actual desplaza sobre 100uA cuando se convirtió en a cuando es calentado. La corriente de salida se basa en la referencia de tensión y + VCC a la DAC, que deriva de 5.15V en el encendido a 5.01V una vez calentado. Este cambio representa la deriva actual de salida observé, y puedo eliminar mediante la sustitución de los circuitos del regulador de transistor discreto simple que proporciona la - 55V salida de la UPS con regulador integrado de alta precisión. La referencia de voltaje de tres diodos en la fuente de alimentación que proporciona el + 58.25V de carril también derivas--caigan 1.79V en el encendido a caer 1.76V una vez calentado. Ya que estoy poniendo los reguladores de precisión en la alimentación que pueden también agregar uno allí también.

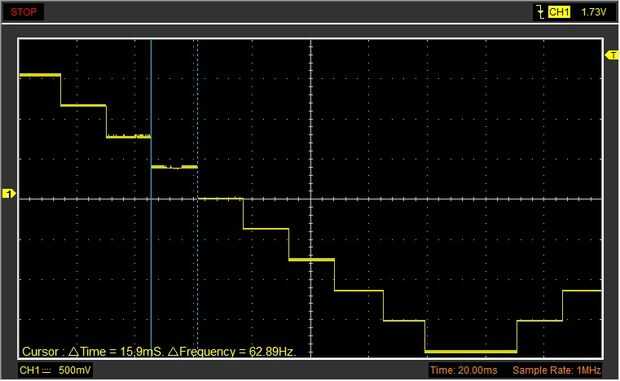

USB para latencia de hardware de conversión de SPI. La latencia no es estrictamente el problema aquí, pero necesito el tiempo entre muestras más pequeñas. 1 ms en la mayoría, idealmente. Creo que la mejor solución es enviar los puntos de datos de salida en bloques desde el ordenador a un microcontrolador intermediario, que cada punto de datos del CAD uno a la vez.
Por supuesto, actualizaré este instructable una vez que estos cambios son implementados y probados. Si eres el tipo curioso puede examinar el hardware alfa iteración antes de esto. Continuará a trabajar en el hardware de la máquina de telepatía y experimento de diseño, y si el experimento suena interesante para usted, usted debe inscribirse en él.
