Paso 1: Especificaciones del sistema

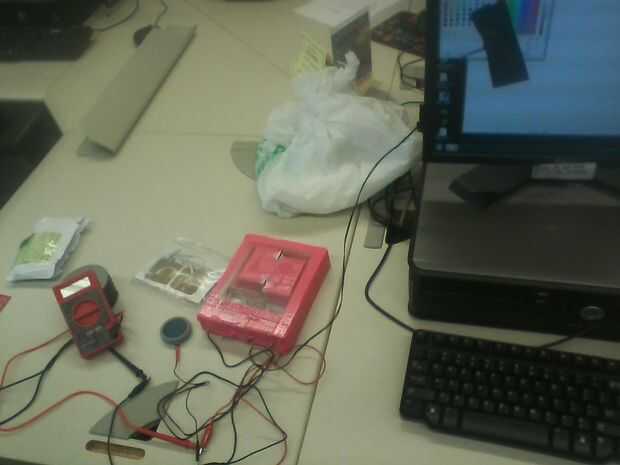

Este dispositivo controla una corriente a través de un cerebro humano basado en el brillo de una pantalla de ordenador. Es casi idéntico del submódulo de convertidor de voltaje a corriente de mi anterior diseño de aparato de TAC. He añadido el número mínimo de componentes necesarios para que sea un dispositivo de trabajo TAC.
[PARÁMETROS DE FUNCIONAMIENTO]
Salida de corriente debidamente calibrado (salida cero en R = G = B = 127 en su pantalla):
R = G = B = 102: Iout = - 2mA
R = G = B = 127: Iout = 0mA
R = G = B = 160: Iout = 2mA
Corriente de salida mínima (circuito abierto fotoresistor):-3.6mA
Corriente de salida máxima (cortocircuito fotoresistor): 3.1mA
Resistencia de carga máxima para mantener el control actual preciso: 9000 ohmios
Resistencia de carga mínima para mantener el control actual preciso: 0 ohmios
[FALLO CONDICIÓN DE FUNCIONAMIENTO PARÁMETROS]
Fallo regulador primario (Vsupply = +-60V):-7mA < Iout < 5mA
Fallo regulador primario y secundario (Vsupply = +-60V):-9mA < Iout < 9mA
Fallo regulador primario y secundario y cableado peor error y falla peor (Vsupply directamente a 240VAC corriente, pipa de agua agarre usuario perfectamente conductoras, sumergido en un fluido conductor de la unidad):-52mA < Iout < 52mA
