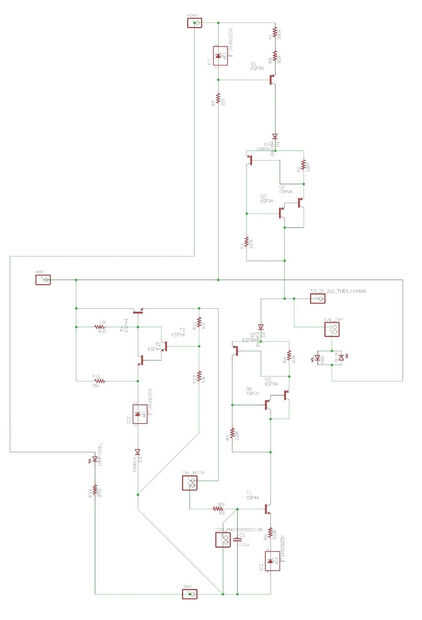

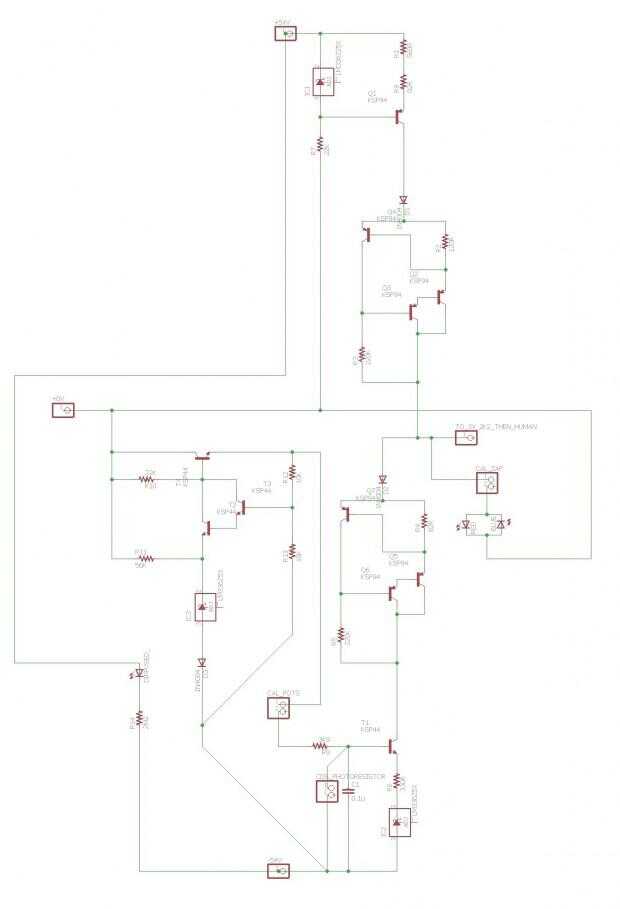

Paso 2: Esquema de sistema
ese segundo esquema hasta el punto que es apenas legible, así que
.

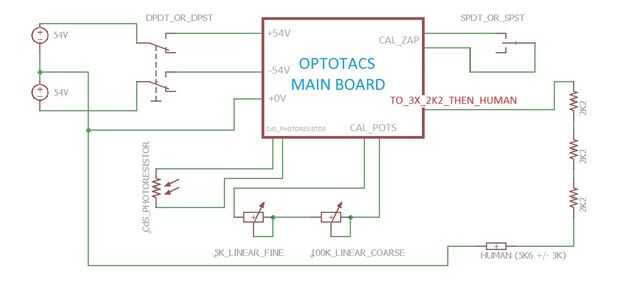

Los tres 2 K 2 resistencias en serie con la salida deben ser montados fuera del tablero de circuito, heatshrunk en línea con el cable de salida! Efectuar la prueba de los reguladores corriente secundarios antes de usar este dispositivo. Para probar el regulador secundario, primer corto Q1 colector y emisor, desconectar - 54V y verificar que Iout < 5mA +/-20%. Entonces, corta T1 colector y emisor, desconecte + 54V y verificar que Iout >-7mA +-20%.
Calibrar: Coloque fotoresistor en pantalla de la computadora, set R = G = B = 127. Interruptor del ZAP_CAL en posición de cerrado. Ajustar el potenciómetro de grueso alrededor del punto donde rojo (Iout > 0) y azul (Iout < 0) calibración LED comercio apagado. Ajustar potenciómetro fina para hacer LEDs rojo y azul el mismo brillo, idealmente ambos, pero ruido eléctrico puede causar tanto a brillar débilmente.
