Paso 2: conexión

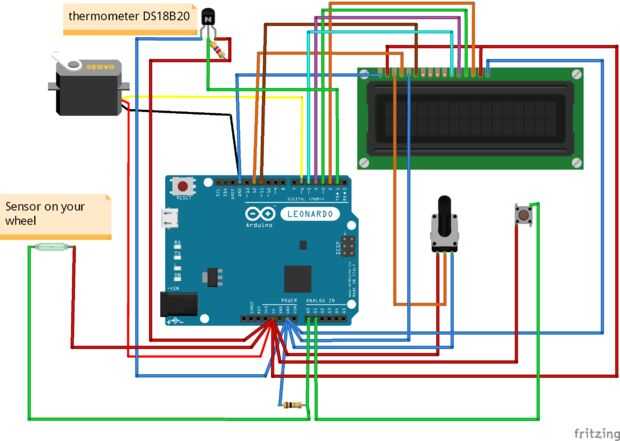

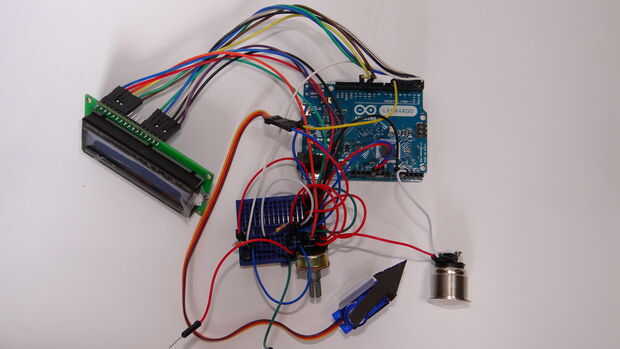

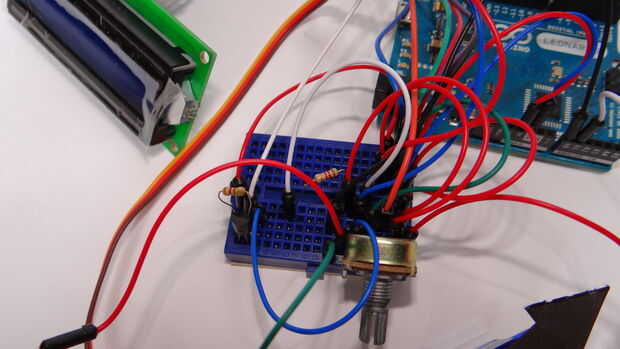

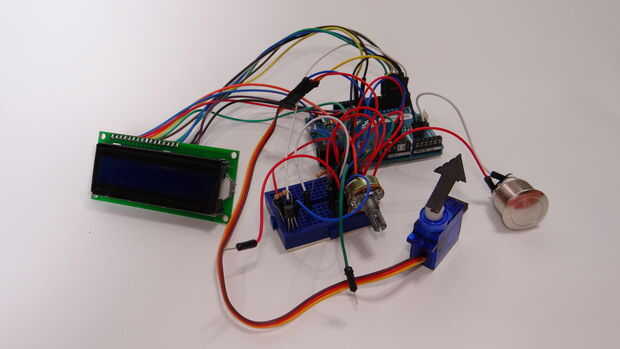

Se ha añadido una foto de Fritzing y descripción verbal de cómo conectarlo. En la foto que están conectados todos los cables rojos a 5V, azul todos los cables están conectados a tierra.
- Pantalla LCD:
VSS--> GND Arduino
VDP--> Arduino 5V
VO--> potenciómetro de salida (potenciómetro VCC -> Arduino 5V, potenciómetro GND -> Arduino GND).
RS--> pin 12 Arduino
RW--> GND Arduino
E--> pin 11 Arduino
D4--> pin 5 Arduino
D5--> pin 4 Arduino
D6--> pin 3 Arduino
D7--> pin 2 Arduino
A--> Arduino 5V
K--> GND Arduino
- Servo:
VCC--> Arduino 5V
Misa--> GND de Arduino
Datos--> pin 6 Arduino
- Termómetro:
VCC--> Arduino 5V
Misa--> GND de Arduino
Datos--> pin 1 Arduino
datos y alimentación está conectado vía un kΩresistor 4.7
- Sensor de rueda:
uno de los extremos -> Arduino 5V
segundo final -> Arduino A0 y resistencia 1,2 kΩ
El otro extremo de la resistencia a tierra en el Arduino
- Botón:
un extremo--> Arduino 5V
segunda final--> A1 Arduino
