Tacómetro de tarjeta de sonido (1 / 6 paso)

Paso 1: El circuito

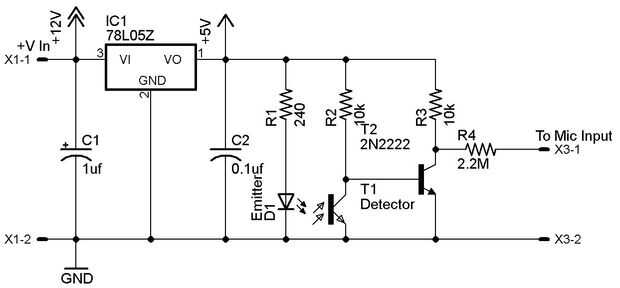

El circuito es una fuente de voltaje simple para el emisor y el detector.

Voltaje de entrada puede estar en cualquier lugar entre el 7 y 35vdc. (Ver lo 78L 05 hoja de datos.)
R1 limita la corriente para el emisor.
R2 y R3 son resistencias de pull-up.
T2 se agrega como un controlador de salida.

R4 se utiliza para limitar la corriente y voltaje a la tarjeta de sonido. Cualquier cosa sobre uno o dos voltios puede dañar la tarjeta. Una resistencia Megohm 2.2 da una atenuación de alrededor de 25: 1.

Esquema creado con Eagle 6.4.0
