Paso 3: La punta de prueba

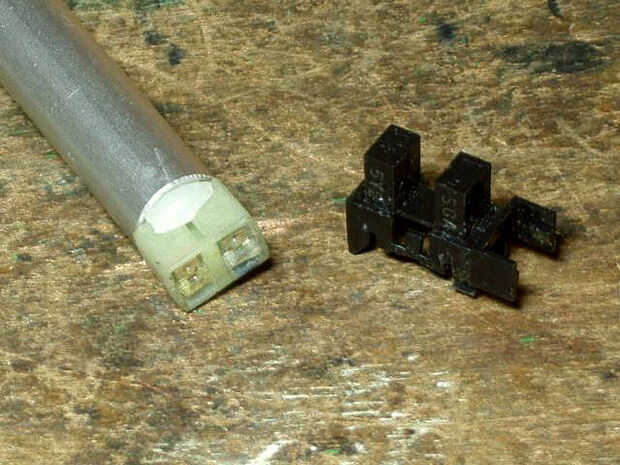

A la derecha ves mi fuente para IR diodo y foto transistor, un detector de interrupción de una impresora muerto. Para la sonda, configuré los componentes IR a actuar como un detector reflexivo.
La carcasa de plástico blanco es parte de un conector de alimentación de ordenador. El par emisor/detector es montado dentro de la vivienda y en un tubo de aluminio.
Nota: El IR se escapará hacia fuera los lados del emisor, causando lecturas falsas. Debe colocar una barrera entre la pareja.

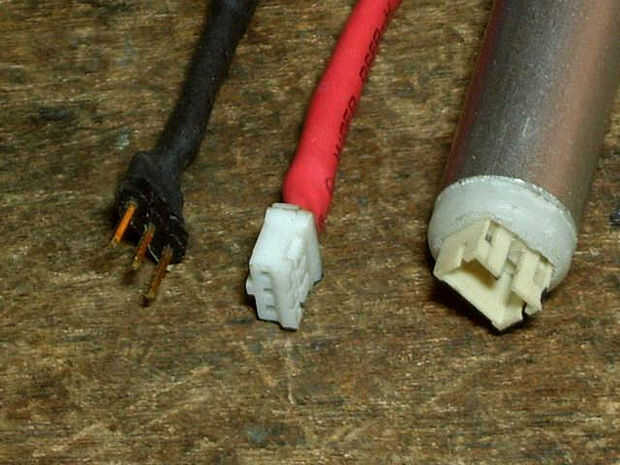

Para la sonda utiliza cable blindado auriculares. Los conectores que tenía en mi caja de piezas.
Cables pasan a través del tubo para conectar la entrada a la par de IR.
