Tacómetro óptico basado en Arduino (3 / 6 paso)

Paso 3: IR Detector circuito

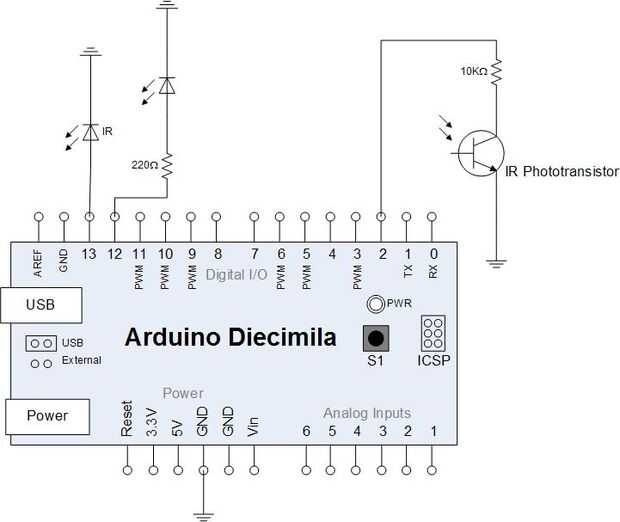

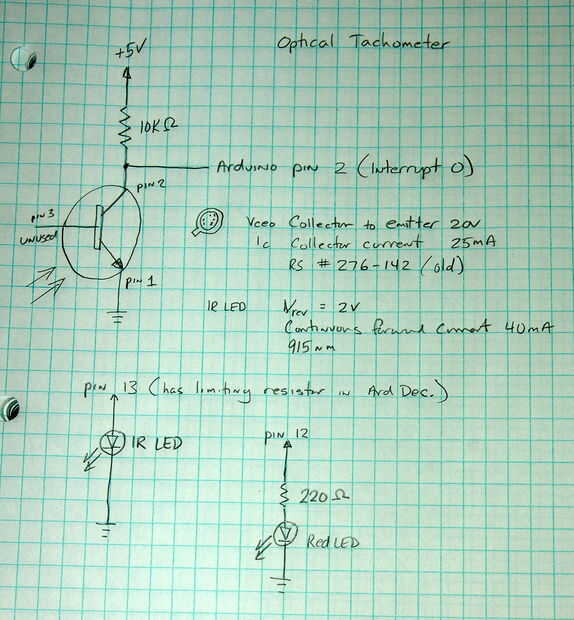

Hay tres circuitos separados para conectar al Arduino. Se puede hacer referencia a mi esquema y notas del bosquejo en las imágenes y los cuadros de la protoboard para ver cómo me enganchado todo. Por supuesto, lo fundamental tener en cuenta es la orientación de ánodo/cátodo de los diodos y los transistores y las conexiones de alimentación y tierra. Todo el circuito se alimenta de la placa Arduino y ya que el programa se comunica con el PC, estoy usando el conector USB para alimentación.

Circuito Detector de infrarrojos
Pensé que la manera más fácil de detectar roturas en la trayectoria de la luz era utilizar un LED IR y un fototransistor IR, configurado para que el fototransistor es "on" o "off" en lugar de utilizar una célula fotoeléctrica con un umbral analógico.

He encontrado la configuración en el circuito de Forrest Mims notebook "circuitos optoelectrónicos" - el extracto en las imágenes de abajo. Estos libros son una maravillosos, por cierto. Estoy ansioso por probar muchos de los otros sensores y circuitos que se describe en ellos con el Arduino.

Una resistencia de 10K Ohm va desde los + conector de 5V de Arduino con el colector en el fototransistor (pin 2). El emisor del fototransistor (pin 1) está conectado a tierra (otra vez en la placa Arduino). PIN 3 es inusitado y puede doblado fuera del camino o recortado. El colector (pin 2) también está conectado al pin digital 2 en el Arduino. Entrada 2 de Arduino corresponde a la interrupción 0, que utilizaremos para contar pulsos.

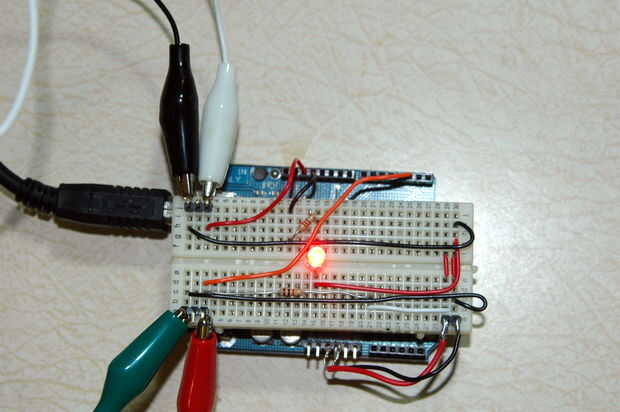

Utilicé los cables de parche de clip cocodrilo para conectar el fototransistor y pequeño ángulo pernos en la placa para conectar al circuito. Las conexiones para este proyecto son bastante simples que podría probablemente hacer cableado de tablero de puntos y sólo tiene que enchufar los cables de conexión en las tomas en el Arduino. Usé un protoboard pequeño en su lugar. Por supuesto, si tienes el escudo de Arduino, construcción sería aún más fácil.

Circuito de LED IR
El Arduino Diecimila tiene una resistencia de limitación de corriente en el pin 13, para reducir el número de piezas, conecté el LED IR a ese pin. Si tienes una placa de Arduino más viejo, no olvide conectar un resistor de la serie apropiada al pin de salida. Parche de piel de cocodrilo clip los cables al LED y las conexiones para esto también se hicieron con un encabezado de ángulo recto en el protoboard. Ánodo al pin digital 13, cátodo (lado plano) a tierra.

LED de estado
Puesto que tratamos con luz infrarroja invisible, interrupciones y comunicaciones en serie para el estado, que quería ver algo que me decía el circuito está funcionando, así que conecté un LED de estado rojo al pin digital 12 a través de un resistor de 220 Ohmios serie.
