Táctil capacitiva Arduino teclado Piano (2 / 10 paso)

Paso 2: La Idea y el diseño

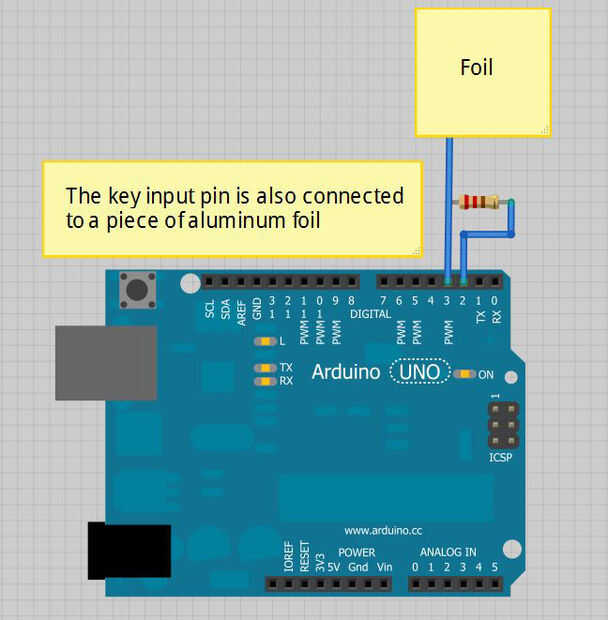

El principio básico detrás de nuestro método de percepción táctil es que cada piano "tecla" sensor que puede medir la capacitancia eléctrica de un cuerpo. La medida va a cambiar el usuario obtiene más cercano del sensor y se spike dramáticamente cuando el usuario toca el sensor. El Arduino se busca los picos para detectar cuando el usuario ha tocado la tecla.

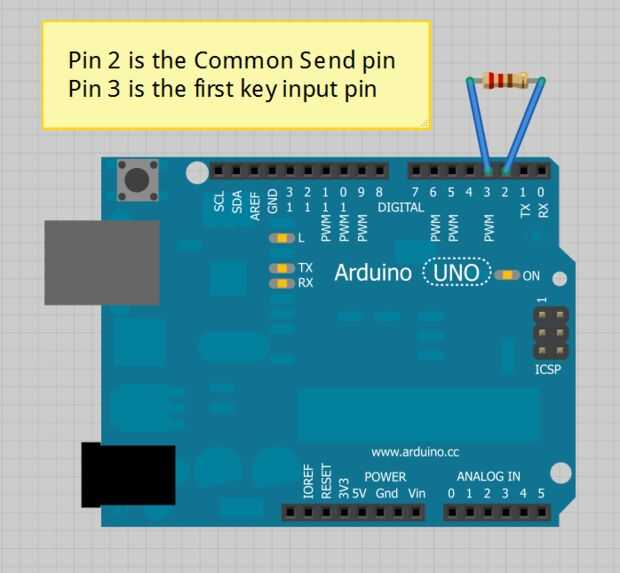

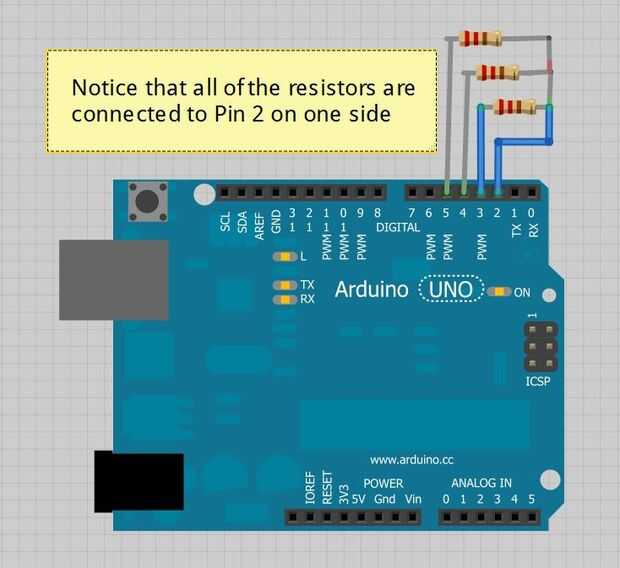

Tendremos que utilizar un pin un Arduino para cada tecla como una "clavija de entrada", y necesitaremos un perno total para ser utilizado como el perno "común enviar". También necesitamos un pin para el zumbador que se utilizarán para generar un tono. Esto significa que desde un Arduino uno tiene 20 pines de entrada (analógica digital y 6 de 14), podemos tener hasta 18 teclas en nuestro teclado. Si tienes un Arduino Mega o cualquier otro tablero con clavijas más, ese número puede ser aún mayor.
