Táctil capacitiva humor/Ambilight (4 / 8 paso)

Paso 4: Luz humor - conceptos básicos y circuitos

Ahora es el momento para construir la parte de salida del sistema. Se utilizarán pernos de PWM de arduino para controlar cada color. PWM significa modulación de anchura de pulso, encendiendo un pin y apagado muy rápidamente los leds será atenuados de 0 a 255. Cada pin se amplificarán por un FET. Por ahora, el sistema tiene un único canal por el color, lo que significa que todas las tiras RGB se pueden controlar a la vez y se necesitan 3 pines PWM (uno para cada color). En el futuro quiero poder controlar cada uno de mis cuatro tiras RGB. Eso significa 4 * 3 = 12 PWM pins (y probablemente un Arduino Mega).

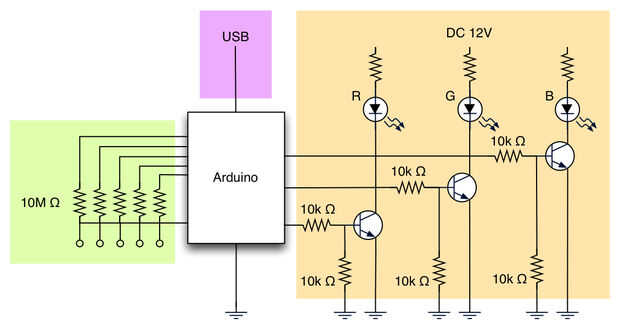

OK, el tiempo para algunos esquemas! (Ver foto) es una representación básica del circuito (hará uno más pronto). Los sensores capacitivos están incluidos también (parte verde). Básicamente hay tres componentes que tienen que explicarse:

-FET
Este es el amplificador que estaba hablando. Tiene una puerta, una fuente y un desagüe. Amplifica los sentidos una pequeña corriente en la puerta (conectada al Arduino) y abre el camino para la tira RGB que es conducido con 12 voltios. Fuente debe estar en + 12V, drenaje en GND (tierra). Revise la hoja de lodosPara de la FET para pinout exacta. Cada canal RGB debe colocarse antes de la propia FET. En este sentido, está actuando como un interruptor controlado por Arduino.

-Tira RGB
Esta tira RGB de 12 voltios es el tipo común del ánodo (+). Lo que significa, que el hilo neutro debe conectarse a + 12V y la corriente es hundía a través de cada uno de los canales de color separados. La banda ha incorporado resistencias, así que no te preocupes sobre eso!

-Resistencias
Resistencias de tres 10 k se asegurarán de que el FET no se enciende cuando no se supone que encienda. Otros tres limita la corriente máxima que el FET se drenará. La parte superior tres resistencias están ya en la tira RGB.

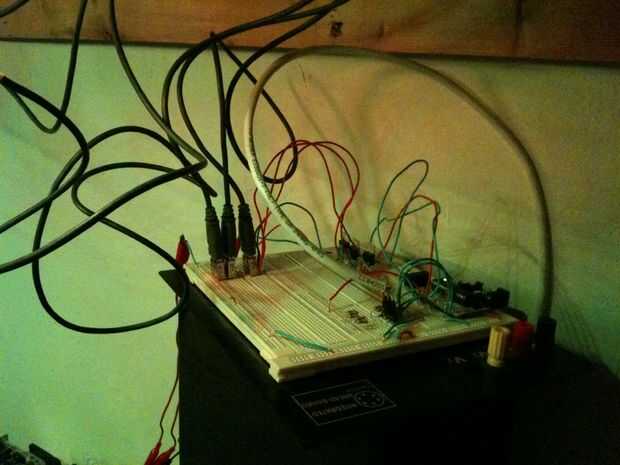

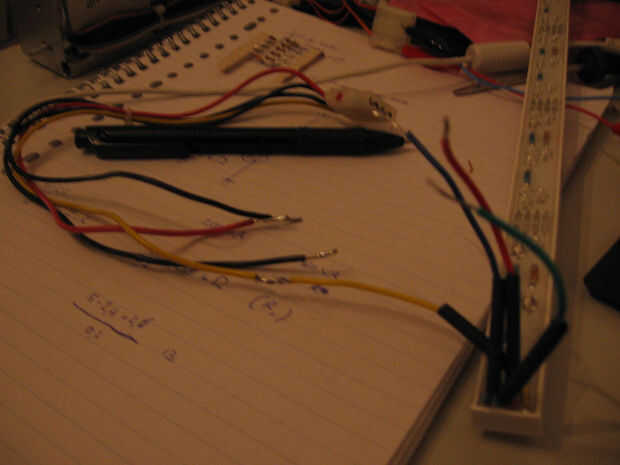

Soldar cables USB para las tiras RGB para modular puedo conectarles fácilmente. Los enchufes de un antiguo centro se colocan en mi protoboard. Utilice una fuente de alimentación de ordenador viejo para zumo, de 12V para alimentar la tira RGB y eventualmente 5V para circuito si desea que se ejecute sin el cable USB.
