Paso 1: Medir y planear su diseño.
Si puede obtener dimensiones de las piezas del fabricante, vaya para él. Si no es así, usted necesita tomar algunas medidas muy exactas aquí. Para las piezas que estaba utilizando, he tenido que medir yo mismo. Tengo un set de calibradores del dial que hacer esto muy fácil. Si no dispone de un conjunto, desde luego, puede utilizar una regla, pero no te tan exacta de un resultado. Te recomiendo conseguir usted mismo un conjunto de pinzas. Usted puede recoger un conjunto con una lectura digital tan barato como $15 en Amazon. Calibradores de nonio están incluso más baratos.

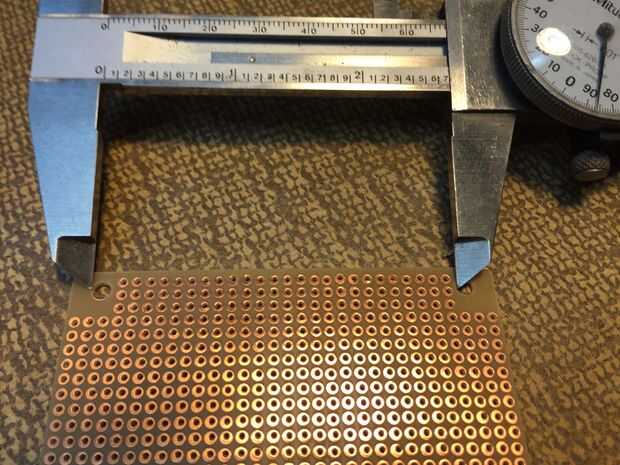

Sugerencia: Si intenta medir la distancia entre los centros de dos orificios que son del mismo diámetro, puede medir la distancia entre el lado izquierdo de ambos orificios (o derecha). Es la misma medida como el centro, pero puede medirse más fácilmente. Ver imagen adjunta
Usted puede trabajar en sistema métrico (mm) o imperiales (pulgadas), el proceso es el mismo.
Abra su programa de CAD favorito y dibujar tu diseño. Prefiero a Sketchup. Es fácil de utilizar, muy potente y lo mejor de todo: gratis! No voy a entrar en cómo diseñar el diseño, o cómo utilizar Sketchup. Ya hay un montón de excelentes tutoriales por ahí.

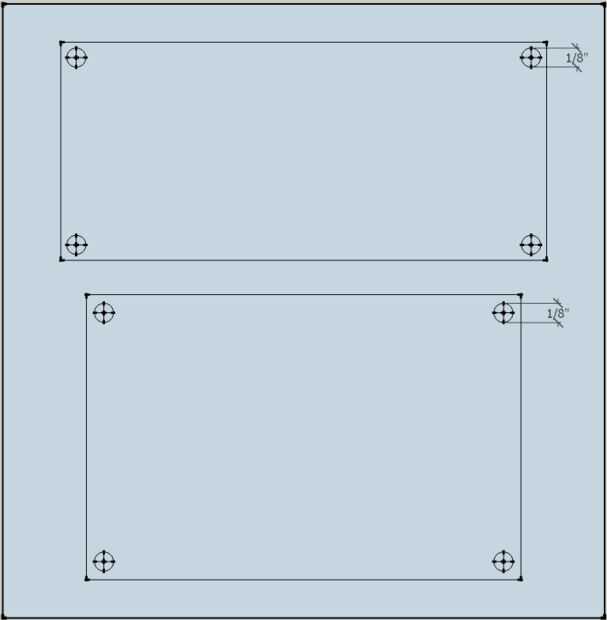

Una de las claves aquí es cuando usted pone hacia fuera donde están los agujeros, hacer líneas de "Cruz" a través de los centros. Ver la imagen adjunta para ver un ejemplo. Esto hará que la alineación de la broca mucho más fácil. También es una buena idea poner marcadores de dimensión en el dibujo para los tamaños del agujero, sobre todo si tienes agujeros de tamaños diferentes. No cuesta nada hacerlo, y será un buen recordatorio cuando se taladre.
Ser lo más preciso posible. No redondear. SketchUp te permite ingresar valores escribiéndolos en. Hacer eso! Si pueden medir dentro de 0.01 pulgadas o 0,1 mm, introducir sus valores de esa manera. Más precisa seas, más exacto será el resultado final.
