Paso 2: Imprimir el diseño a escala
Una vez que tenga un diseño que está satisfecho con, imprimir a escala. Este paso es la clave. Si la impresión no es escala 1:1, el resto de este proceso no funcionará.
Si usas Sketchup, siga estas instrucciones. Si está usando algún otro programa de CAD, deberás encontrar las instrucciones para la impresión a escala en otros lugares.

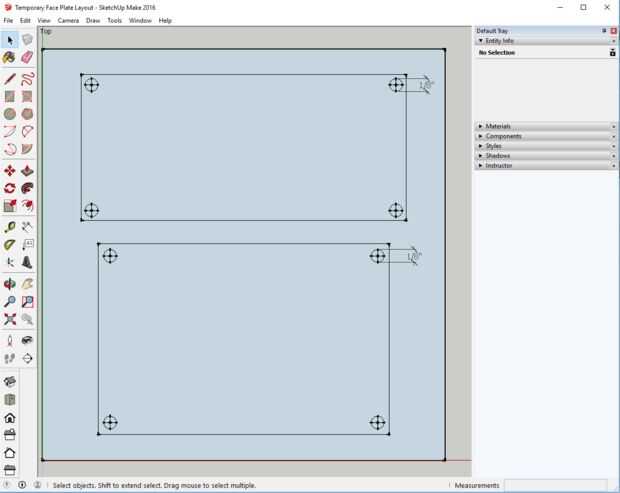

Puede ser complicado conseguir Sketchup para imprimir lo que usted quiere, y mucho menos imprimirlo a escala. Uno de los trucos para impresión con Sketchup, es que Sketchup imprime la ventana entera que es visible en el editor. Por lo tanto, desea acercar tanto como sea posible y reducir su ventana de su modelo es como poco espacio alrededor de los bordes del modelo como posible. Ver la primera foto en este paso para obtener un ejemplo de lo que quiero decir.

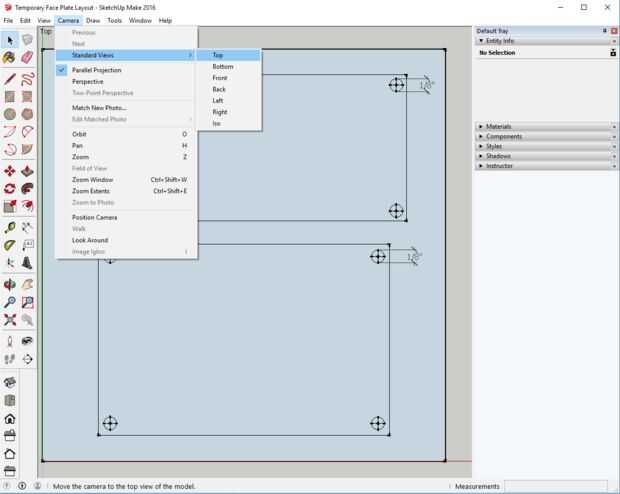

Para imprimir a escala 1:1, debe ser en una cámara de proyección paralela con una vista estándar. Para este tipo de trabajo, generalmente uso una tapa abajo vista. En el menú de la cámara, asegúrese de que está activada la proyección paralela y seleccione Top de vistas estándar. Ver la segunda foto para más detalles. Si dibujaras tu diseño con la parte delantera o una vista lateral, seleccione en lugar de la parte superior.

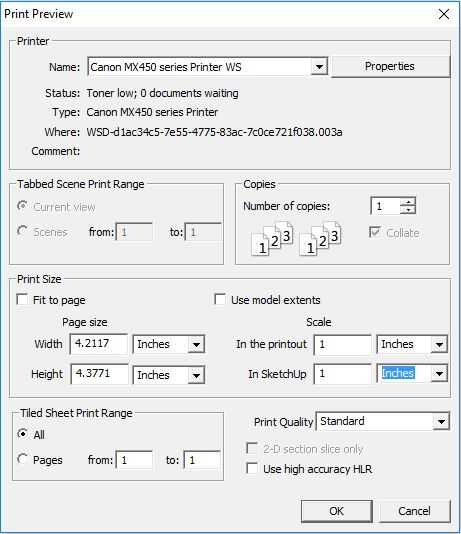

Finalmente, usted ahora está listo para imprimir. Recomiendo usar primero vista previa de impresión para asegurarse de que usted no está perdiendo papel. En el menú de vista previa de impresión, asegúrese de que ajuste a la página no esté seleccionada. Si has hecho todo bien, la sección de la escala debe ser usable. Asegúrese de que en la impresión y en SketchUp son ambos 1. Ver la tercera foto para más detalles. Haga clic en Aceptar.
Si la sección de escala en la ventana de vista previa de impresión es gris, entonces usted probablemente falte algo relacionado con la proyección paralela o superior vista para abajo. Ir hacia atrás y doble Compruebe los.
Ahora debe ver la vista previa de impresión. Si todo se ve bien, haz clic en el botón imprimir en la parte superior. Si algo no se ve bien, ir a arreglarlo y volver.
