Paso 1: Medir, modelo, Plan!
Mi taladro tiene una manija que puede colocarse justo detrás del mandril y el mango de las pinzas alrededor de una buena porción circular del cuerpo del taladro. Esto fue perfecto para montar el taladro para asegurar que la base era estable.
Sujeta el taladro a una superficie de trabajo, comprobar nivel y plomada, mide hasta otro punto en el cuerpo que pude apoyar a.

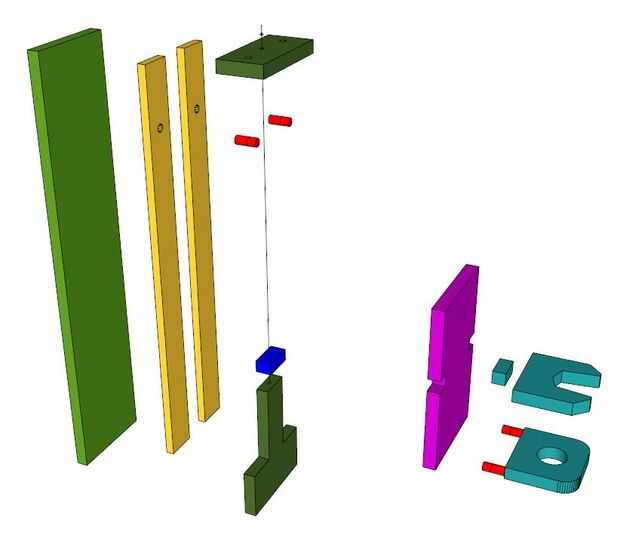

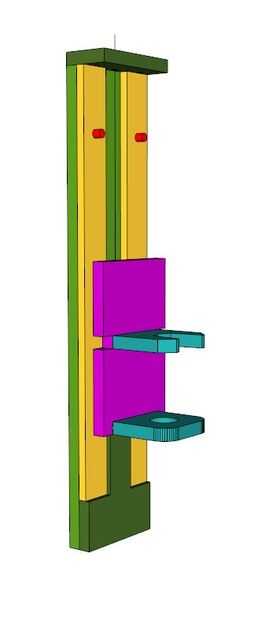

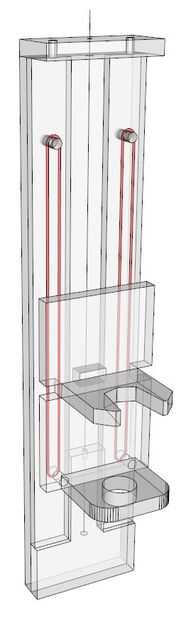

Modelo de taladro todo en Sketchup, para asegurarse de que todo lo encajan. Modelo no las correderas se, sólo mide la distancia entre el punto de montaje de diapositivas y el punto de montaje de cajón, que me dijo hasta qué punto el desplazamiento entre el carro del taladro (la parte unida a la broca) y la pista (la parte no móvil) debe ser.
La manija para el ajuste del tope de profundidad es de Generador de engranajes de madera de Matthias Wandel, consultar su página web para algunos increíbles herramientas de madera y maquinaria construida enteramente de madera. He adjuntado una PDF de muestra para un cinco puntas mango: lo que he construido tiene seis puntos pero creo que los puntos son un poco demasiado cercanos juntos, cinco podría funcionar mejor.
Este modelo no aparece en la base del taladro; Sólo utilizar otro pedazo de madera contrachapada de 3/4" y esta sujeta a mi compañero cuando quiero usar el taladro. La base para cualquier cosa que construcción dependerá de lo que quieres conectar el taladro a.
