Paso 2: Cortar las piezas, compruebe el ajuste

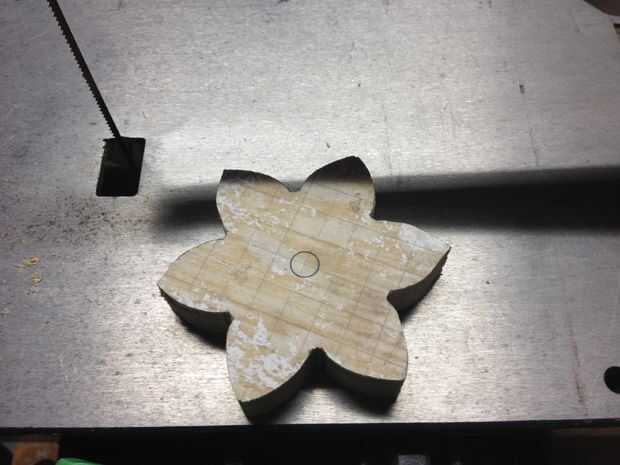

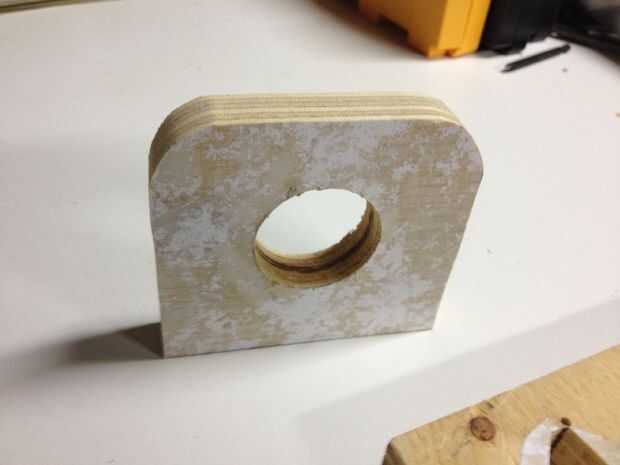

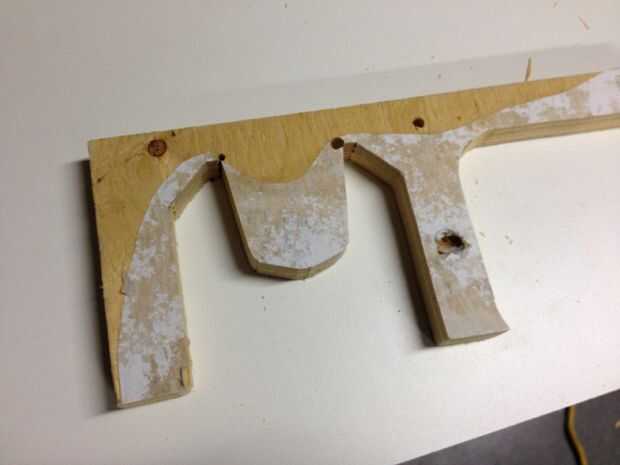

Después de el modelo de todo en Sketchup, imprimí las plantillas para el más pequeño pedazos del mismo tamaño. Adhesivo en aerosol yo solía conectar estos a la madera contrachapada, luego cortar con mi sierra de inglete y mi sierra.

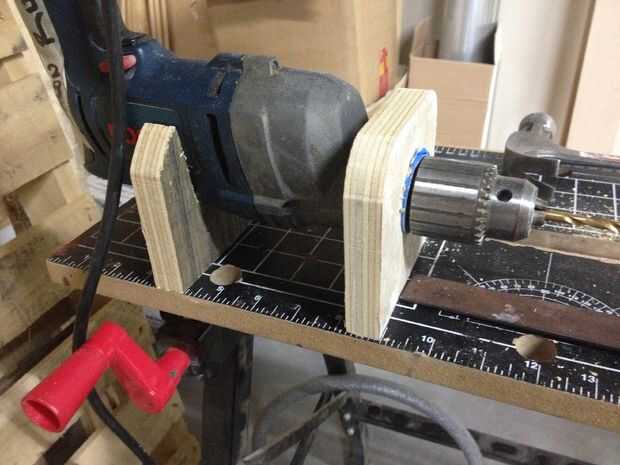

Después de cortar las piezas hacia fuera, prueba que encajen en el taladro para que el taladro sea de nivel y plomada. No puedo subrayar suficientemente lo importante que es ser tan perfectamente vertical como sea posible.
Algunas piezas (es decir, rectangular) no necesitan una plantilla impresa, sólo dimensiones. Hice una lista de corte de las piezas requeridas y corte con mi sierra de Hanon y mitre. La lista de corte es por debajo, pero ten en cuenta que esto era de tamaño basado en mi taladro y la longitud de la varilla roscada que ya tenía:
Tamaño Qty - artículo-
1 - parte posterior carro - 6 "X 10" X 3/4" madera contrachapada
2 - pista lados - 2 "X 25" X 1/2" madera contrachapada
1 - la pista-6 "X 28" X 3/4" madera contrachapada
1 - top pista / soporte de la perilla de ajuste - 2 3/4 "X 6" X 3/4 "madera contrachapada
1 - Base de la pista detener - 8 "X 6" X 3/4" madera contrachapada, esta necesita 2" de ancho X 5" de alto cortes en ambos lados
1 - tope - 1 "X 1 3/4" X 3/4" madera contrachapada - con tuerca ajustaron en centro
1 - Banda abrazadera espaciador - 3/4 "X 1 3/4" X 3/4 "madera contrachapada - aprieta la abrazadera alrededor de esto y esto es también lo que golpea el bloque de tope.
2 - abrazadera de lado carro - 4 1/4 "X 1 1/2" X 3/4 "madera contrachapada - esto los apoyos entre los dos 'manos' que espera en el taladro
4 - banda de caucho Peg - pasador de 1/2", 1 1/4" largo, lija un poco para que esto que se ajusta en un agujero de diámetro 1/2"
