Diseño original
No puedo decir que me ocurrió con el diseño. Tengo mi inspiración de: "Taladro Vertical Casero caseros taladro". Si usted necesita planes, instrucciones paso por paso ver ese enlace. Sólo voy a publicar mi versión para mostrar donde se desvió del diseño original.
El diseño original aquí: http://wn.com/taladro_vertical_casero__homemade_drill_press
Incluso hay un modelo 3d de Google Schetchup. Compruebe hacia fuera. Es cierto fresco.

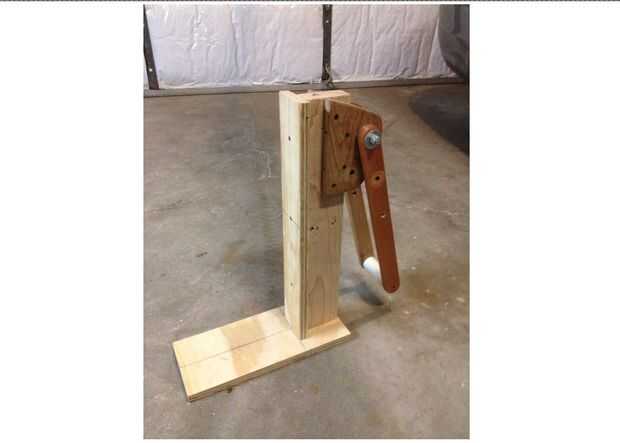

Mi taladro
No doy instrucciones paso por paso porque usted tendrá que personalizar el diseño de su propio taladro. Lo que puede que será útil es darle la lista básica de dimensiones y partes.
Dimensiones: ver fotos
Piezas
Madera: ciertamente no se ve muy, pero que preocupa constantemente ejercicios recto. Utilicé restos de madera y y partes de una trituradora puede no tenía ningún uso para.
Los pernos son perno de carruaje de 1/4
NUTS: tuercas de 1/4

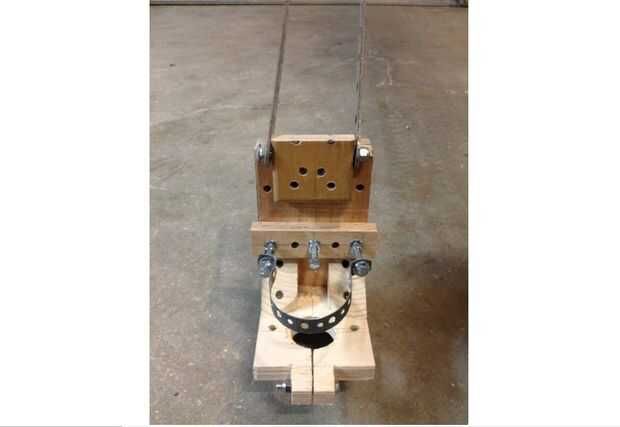

Inserte la tuerca utilizada para el montaje (véase cierre hasta pic del Monte)
El mango es solo un 1.25 de PVC.

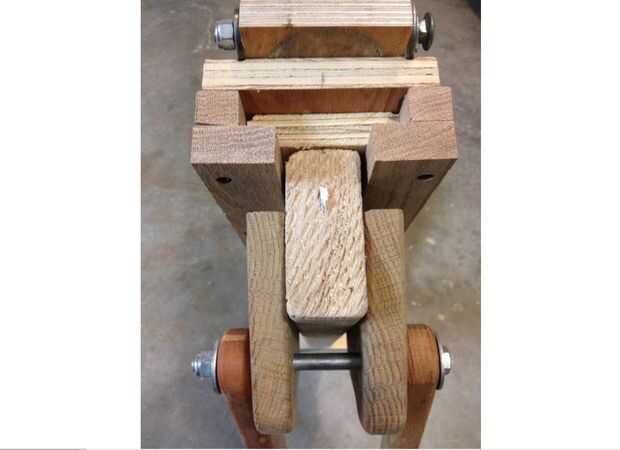

El montaje de dos piezas de metal que ves pasar del taladro a la palanca es uno de los extensores de soporte de brazo puerta tenía por ahí. Utilizar lo venga.

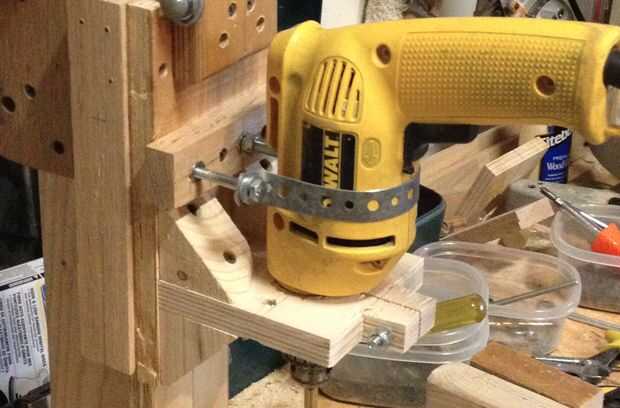

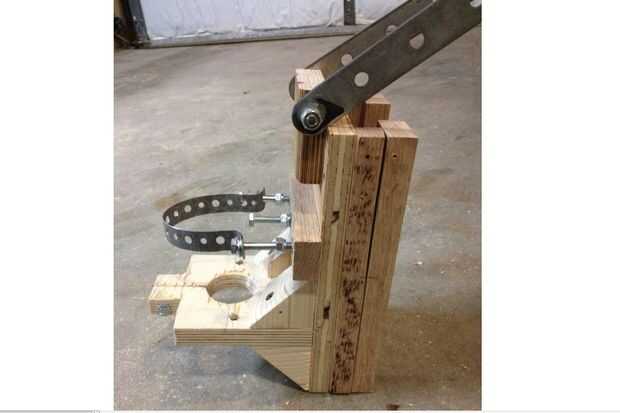

Algunoscorrea de tubo para fijar el taladro a la montura.
Consejos

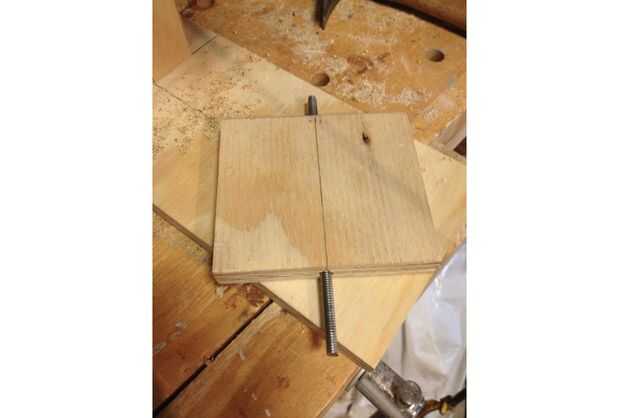

El gotcha sólo me topé fue el taladro de montaje se rompió debido a la opción madera vierta. La primera versión fue hecha de roble y dividir a lo largo de la veta al intentar apretar el tornillo de montaje. La segunda versión fue hecha de un pedazo de madera contrachapada de abedul Báltico de 13 capas. Abedul es una madera más dura fue una mejora pero las 13 capas de la madera contrachapada ha añadido realmente mucha fuerza.
