Paso 2: diseño

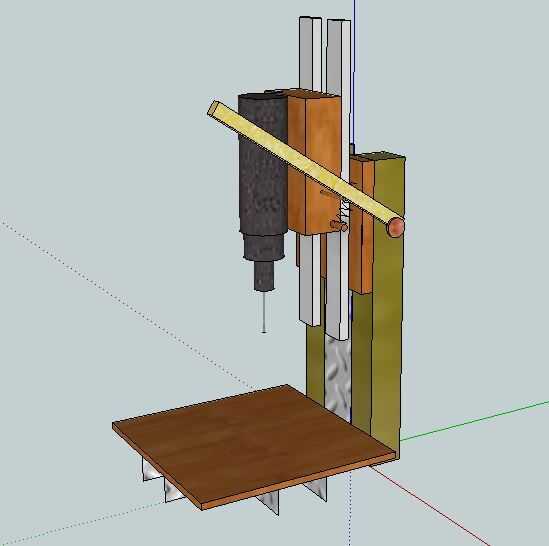

Explicación:
1) quería una base estable que tendría una superficie de nivel, cuadrada. Esto se haría de la madera contrachapada. He utilizado 3/8" de espesor, 8"x 8"pieza cuadrada de madera plana para esto.
2) esta base fue sostenida por una cruz de metal (se debe usar un 2 x 4) que estaba conectado a la parte posterior vertical.
3) la parte vertical posterior fue hecha de madera y metal (otra vez, usted debe probablemente sólo pegan a un 2 x 4 ó 2 x 6).
4) los deslizadores del cajón fueron espaciados hacia dentro con un trozo de madera contrachapada y entonces la dremmel se montó para el resbalador del cajón con un espaciador de 2 x 4. Los espaciadores de madera fueron agregados para que la dremmel fue colocado más hacia el centro de la placa base.
5) el brazo fue unido a la parte posterior vertical
Estoy teniendo algunos problemas para subir los archivos de SketchUp a ibles. Se puede encontrar en mi sitio web utilizando el siguiente enlace: http://lumierelab.net/projects/drill_press.html (este enlace sí mismo no es un enlace de descarga, pero debería ver el archivo de enlaces en la página de descarga).
