Paso 3: Las guías
La colocación de las guías es la operación más difíciles, deben ser totalmente perpendicular respecto a la base, y deben ser completamente paralelas entre sí para evitar quedar atascado.

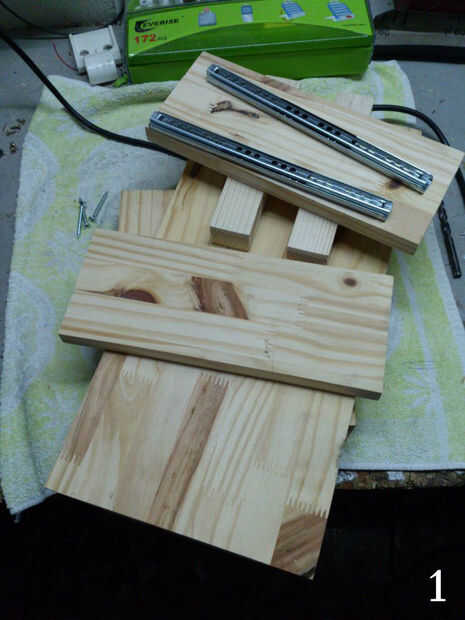

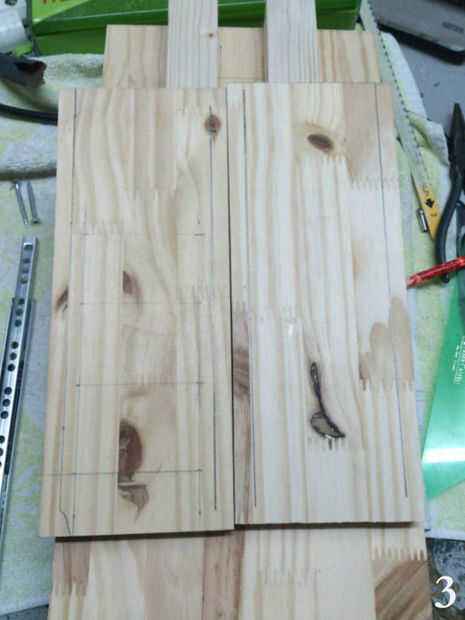

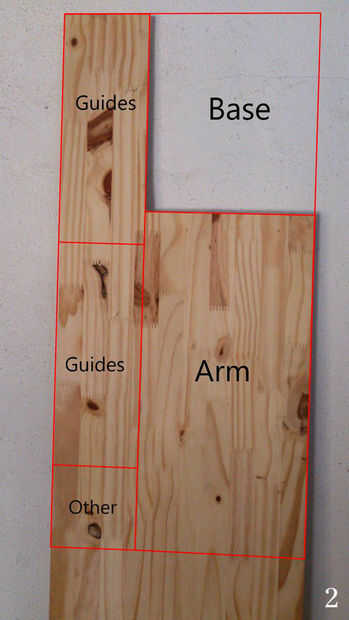

Primero corté dos tablas largas de 25Cm (por 10mm de ancho) (Foto 1), aviso soy no tirar cualquier madera (Foto 2). Después de lijar los bordes colocar mi escuadra en un extremo, y hacer dos marcas, una a 10cm y uno a 90 (Foto 3), repito la operación con la parte inferior de la Junta y con la otra tabla.
TIP: Para hacer las marcas con la escuadra, uso la izquierda borde de los tableros pequeños (Foto 2) este borde viene perfectamente recta, por lo errores y otros problemas cuando la marca no será un problema.
Una vez terminado, estas líneas deben ser paralelas entre sí, ahora, con la escuadra que hacer una línea de 1,5 cm por encima del borde inferior, perpendicular a los otros dos, que línea ayudará a los guías que a la misma altura.
Con las líneas que definen la posición de las guías les coloco las líneas más tiempo pasan por en medio de los agujeros, luego, con el lápiz marca la forma de los orificios, y los perfore la madera (foto 4).

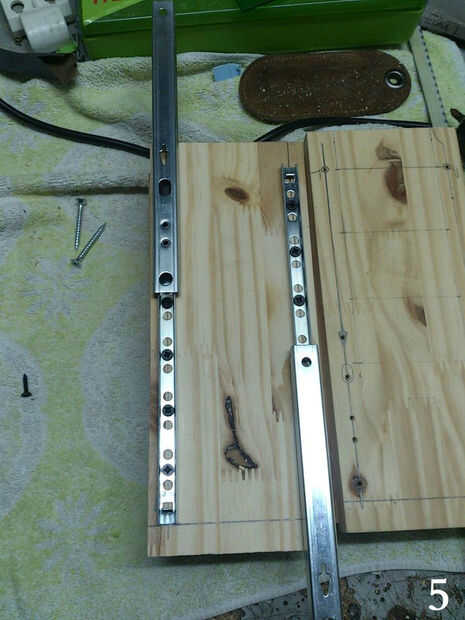

TIP: Tal vez esto es útil o tal vez soy demasiado paranoico, pero marqué las guías para saber que pasa que después de marcar los agujeros de taladro, teóricamente son exactas, pero de todos modos, ¡ no arriesgue... Después de los agujeros son han sido perforados, atornillar las guías a la pequeña Junta (Foto 5).
Importante: Aviso el mis guías tienen diferentes conjuntos de agujeros, por un lado hay un montón de ellos, pero en el otro hay pocos. El lado con pocos agujeros será el lado en el brazo, esto es porque va a ser más fácil de desmontar en caso de que las guías se atoran, o hacer cualquier ajuste...

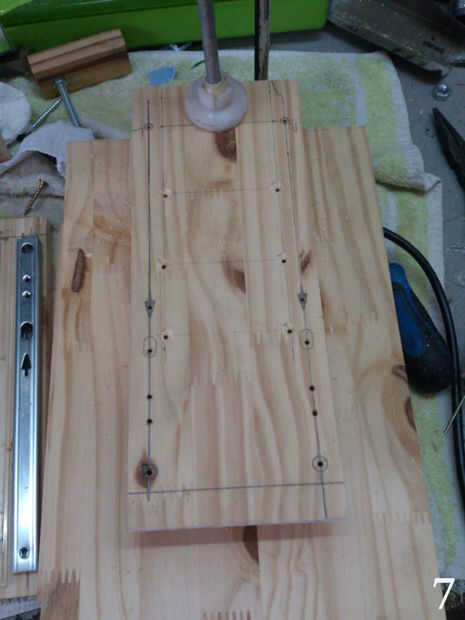

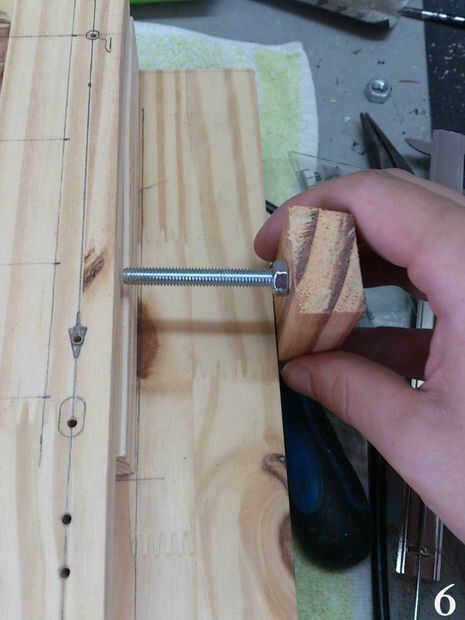

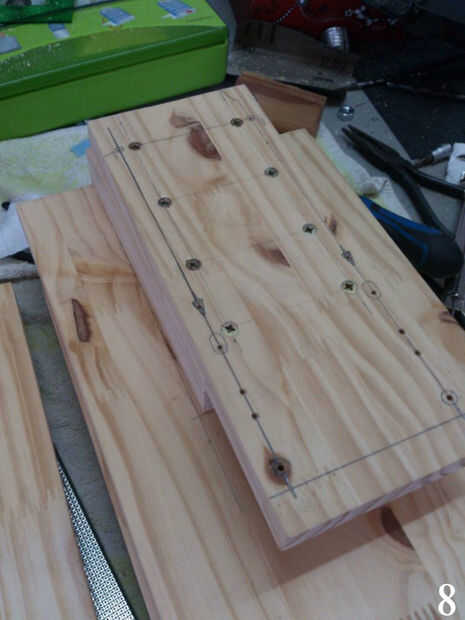

Para atornillar el tablero a los espaciadores tenemos que seguir un procedimiento especial, esta placa debe ser perfectamente paralela respecto la junta grande, para ello hice una simple pero eficaz herramienta para alinear la placa (foto 6), deslice a lo largo el borde plano de la Junta y compruebe que el tornillo siempre es tocando el tablero pequeño , una vez que la junta esté alineada fijarlo con la abrazadera en su lugar, perfore los orificios y sin quitar la abrazadera Inserte los tornillos (foto 7 y 8).

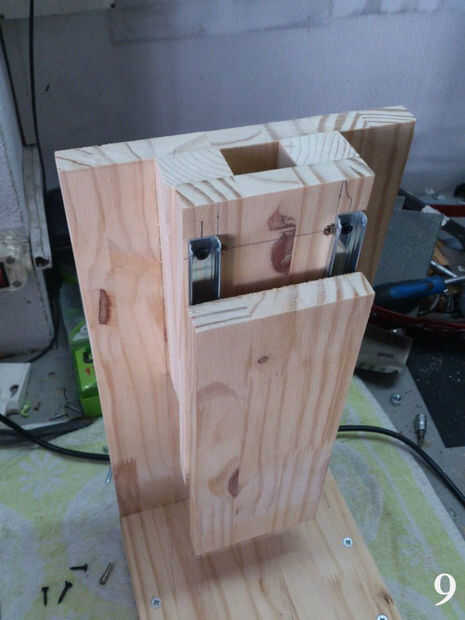

Después de esto solo tenemos que atornillar a las guías en su lugar (Foto 9). Me
Importante: Colocando los tornillos de la junta puede cambiar de posición para dar cabida a los tornillos, para evitar este lugar los tornillos con la pinza adjuntada, forma que los tornillos tendrán que haz acomodado a la madera y no al revés.
