Paso 4: Colocar 1 1/4" tubo de polvo de zapato que recoge

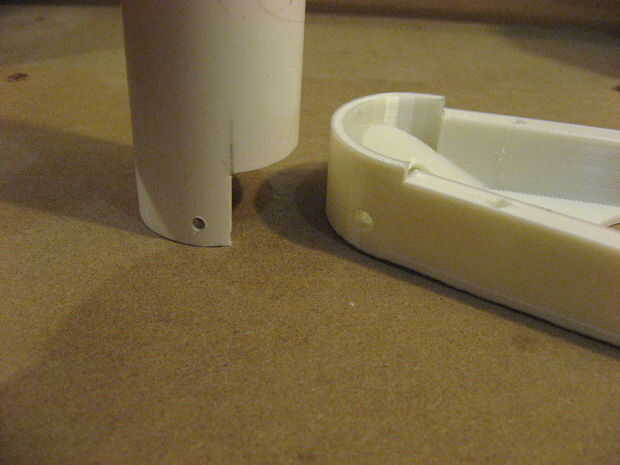

Comience por colocar un extremo de 11" 1 1/4" tubo en la parte posterior del zapato estampado 3D (XCarve_Shoe_Bot) como se muestra en la primera foto. Luego marcar los bordes del paso (ambos lados) en la tubería. Asegúrese de que los bordes se marcan con precisión entre sí como cualquier decantación hará la interfaz entre el tubo y zapatos sueltos. También Marque el lado de la tubería no considerada en el paso, este es el lado que va cortando.

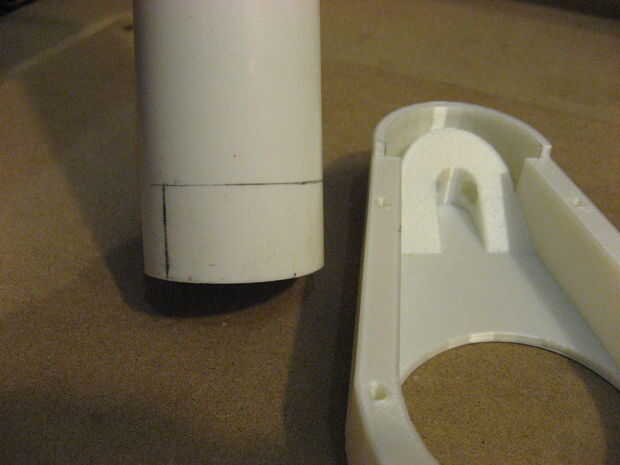

A continuación coloque el mismo extremo de la tubería en la parte inferior plana del zapato con el lado que cortar hacia el lado del zapato. Marcar la altura de lado de zapato de marca un paso a la otra (ver foto).
Usando una sierra para metales, corte la sección marcada de la tubería. Tenga en cuenta que debe cortar en el lado de la línea que se saca exactamente como la línea de marca del borde que desea mantener.

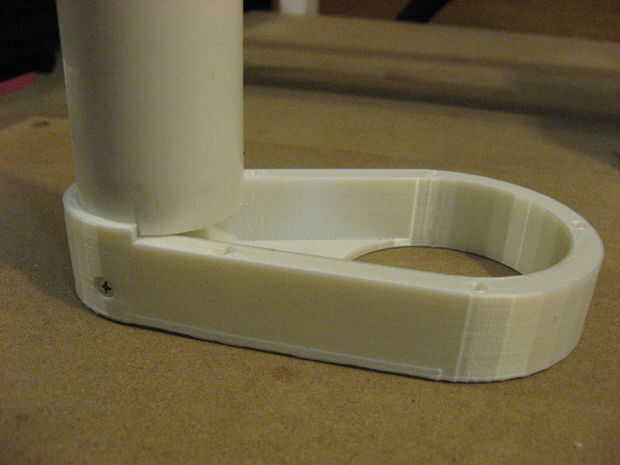

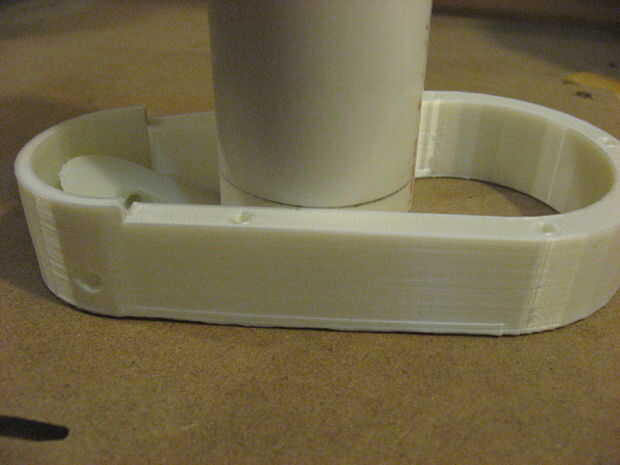

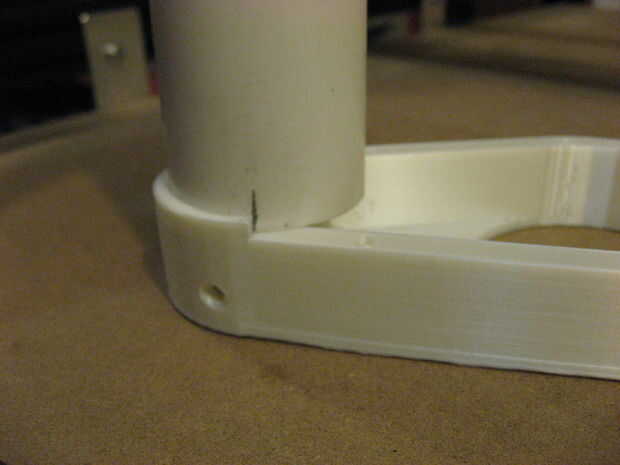

Una vez cortadas, prueba ajustar el extremo del tubo en la parte posterior del zapato. Se debe ir todo el camino en salir de la parte superior cortada a la altura de la pared lateral del zapato (ver última foto). Si el tubo no va todo el camino en, o está demasiado apretado, presentar los bordes del tubo para encajar.
Una vez en el tubo, marcar los agujeros de dos perno en la parte inferior de la zapata de la tubería. Luego retire el tubo y taladrar los agujeros con una 1/8" bits. Tenga cuidado como cualquier decantación no permitirá que el perno ser insertado en el paso siguiente.

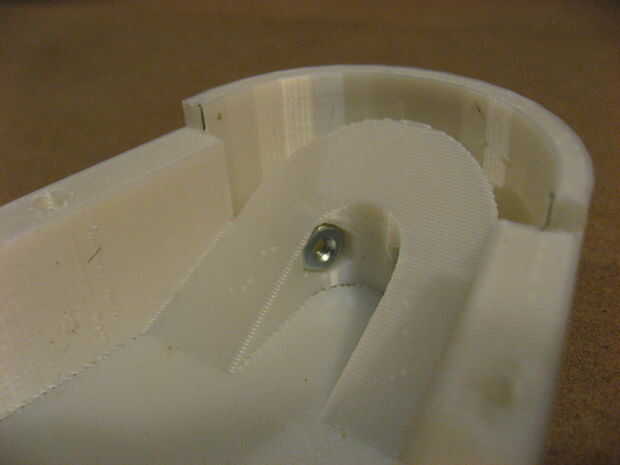

Una vez perforado, coloque el cautivo #4-40 tuercas en la base de la zapata (ver foto). Ahora introduzca el tubo y asegúrelo con dos cabeza plana #4-40 3/4" tornillos.
