Paso 13: Notas sobre la medición de las cosas

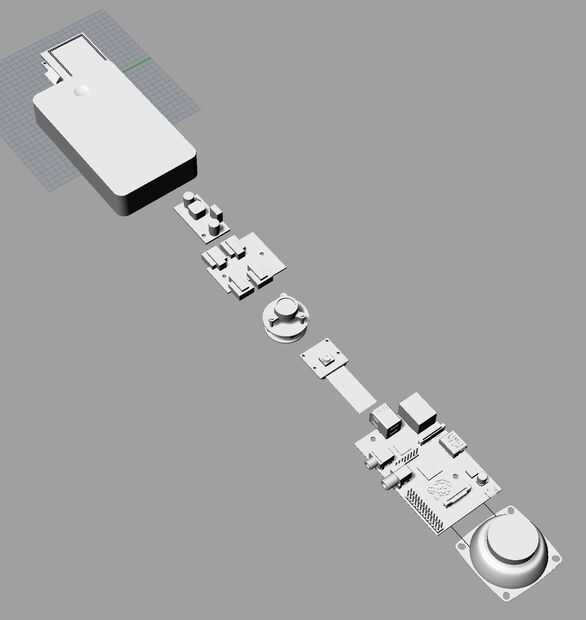

El recinto fue diseñado con Rhino, que está disponible gratis en OS X mientras son pruebas y desarrollo de la aplicación.
Antes de diseñar un recinto, hemos tenido que medir cada componente que nos fuimos pegando dentro. En teoría, diferentes dispositivos se construyen usando su sistema local de la medida (métrica en todo el mundo excepto los E.e.u.u.). En la práctica, encontramos que cada dispositivo se llegó a un valor métrico bastante redondo en milímetros, incluso el micrófono del copo de nieve azul.

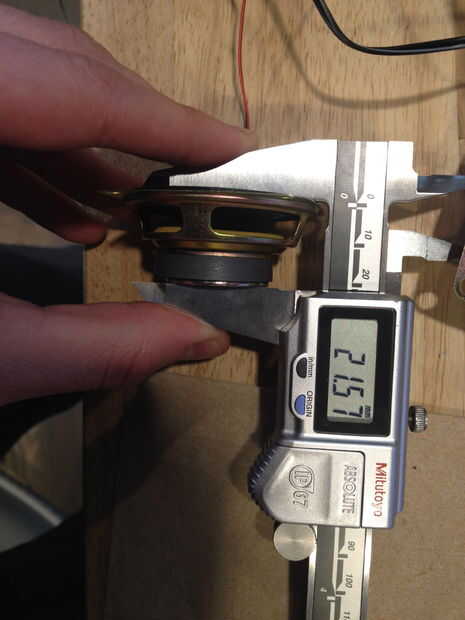

Existen principalmente dos tipos de medidas que teníamos que hacer: longitudes laterales y posiciones del agujero de montaje. Para realizar estas mediciones se utilizó un calibrador a vernier digital estándar. Para la medición de lado, es útil obtener una caja básica de la zona que ocupa el componente. Esto evitará que los componentes golpeando unos a otros una vez que coloque dentro de la caja. Para las posiciones del agujero de montaje, es importante medir con precisión los diámetros de agujero o puede crear algo que es demasiado flojo o apretado para el componente. En lugar de adición o eliminación de pequeñas cantidades de sus medidas para tener en cuenta las características del diseño como tight y loose fit, utilizar su primer pase en medición para crear un conjunto de medidas que son tan exactas como sea posible. Más adelante es posible revisar estas medidas después de pruebas de material de impresión.
Medición de agujeros de montaje, les mida todo desde el mismo lugar de referencia en lugar de en relación a uno con el otro. Esto mantiene los errores de medición de la acumulación.
El componente más difícil a medir fue el copo de nieve azul que tenía tres orificios de montaje en un círculo que parecía estar en posiciones en la parrilla no. Para medir estos, midió la distancia entre el centro de los tres agujeros y crea un triángulo con las longitudes laterales. Al final, no montamos el copo de nieve azul con esos agujeros.
