Paso 15: Prototipos con Make 123D y cartón

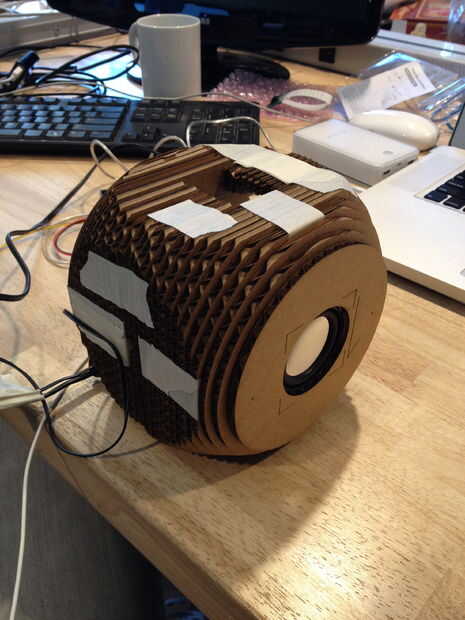

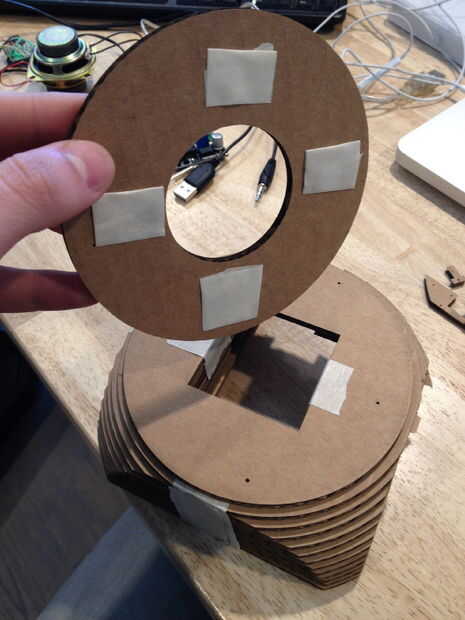

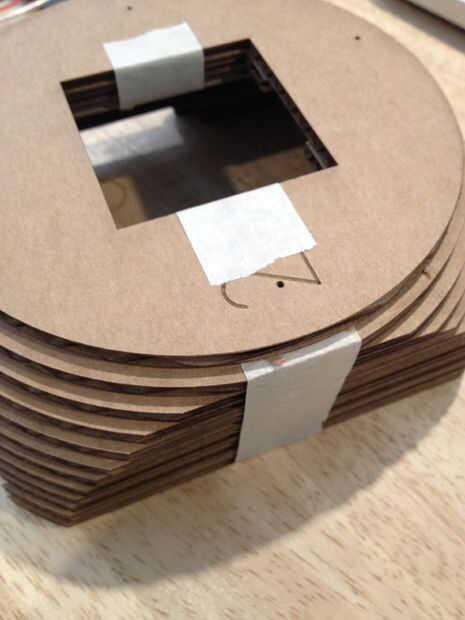

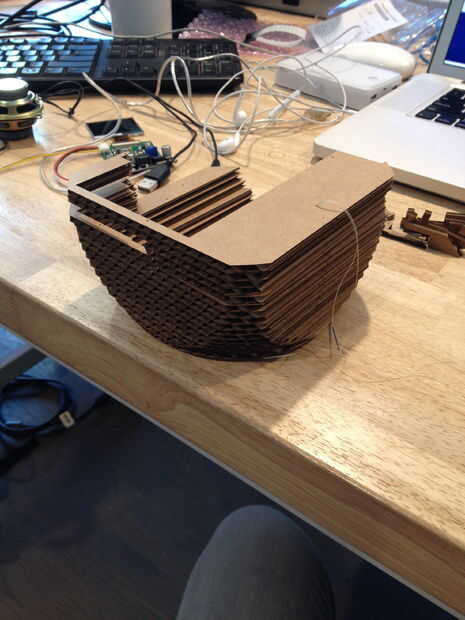

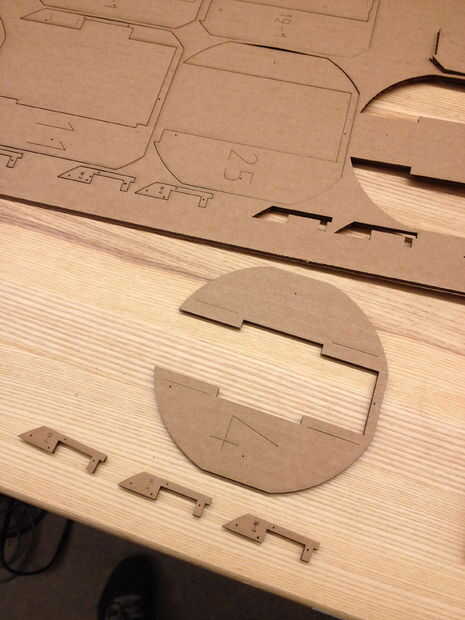

Una vez que tuvimos un diseño básico para el recinto de los tallarines, hemos querido crear un objeto que se aproxima el recinto sin utilizar 1kg de material de impresión 3d caras. Para ello, importamos el recinto en Make 123d, que cortado el modelo en trozos que se puedan cortar y volver a montar en un solo objeto 3d láser. Una vez que tuvimos este prototipo de cartón (realizado con cinta de enmascarar) sólo podríamos todos los componentes dentro de la gota y conseguir una sensación para donde podrían encajar mejor.
Cuatro cosas principales guiada por la colocación de los componentes:

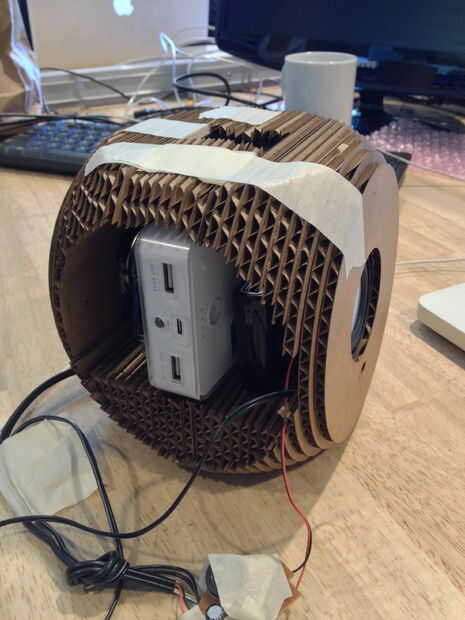

1. total distribución del peso. La batería se basa en la parte inferior de los tallarines para ayudar a mantener los tallarines vertical.
2. material de apoyo: la impresora 3d utiliza una cantidad significativa de material de apoyo, y tienes que quitar el material después de imprimir antes de la impresión es utilizable. En lugar de diseñar plataformas sólidas para apoyar a la batería, por ejemplo, hemos utilizado los mensajes que el material de apoyo podría ser quitado alrededor de. Esto también redujo el peso de la caja. Asimismo, el sostenedor de batería tiene agujeros para permitir que el material de apoyo para eliminarse en trozos grandes.
3. cableado: algunos cables en el interior de los tallarines son más cortos que otros y que necesitábamos para asegurarse de que todo funcionaría la distancia adecuada. La posición relativa del Raspberry Pi para el módulo de cámara es el mejor ejemplo de esto.
4. una estética lúdica: hemos intentado dar altavoces de tallarines para orejas y otra un micrófono y cámara para ojos. Se considera uso de la pantalla como una boca pero encontró que era difícil de integrar visualmente.
