Paso 2: Diseño de banco de trabajo
Casé convencido por los beneficios de extrusiones de aluminio en proyectos recientes. Ofrecen un marco robusto para mi impresora 3D y cuestan mucho menos de lo que inicialmente pensaba. Así que decidí usado otra vez. Aquí en Alemania, usted puede ordenar en línea cortar exactamente a la longitud que desee - muy conveniente y sin costes adicionales. Así que empecé a planificar inmediatamente un marco hecho de extrusiones de aluminio. Hice mi trabajo de toda construcción en Autodesk fusión 360.

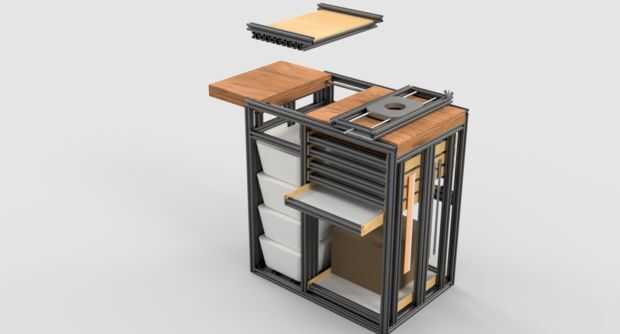

Después de muchas iteraciones, el diseño final que construir es la que proporciono aquí.
Mis consideraciones importantes del diseño son:
- Cajones de bajo perfil para las herramientas de mano. Alicates, llaves y así sucesivamente son generalmente a pocos centímetros de altura. Menor los cajones, las herramientas más puedo almacenar.
- Cajas transparentes para no ordenar cosas como tuercas, pernos, componentes electrónicos, etc.. Ordenar componentes minúsculos en bolsas reutilizables es el almacenamiento más espacio-eficiente que conozco.
- Desde la primera idea, el marco fue pensado como una herramienta propia:
- Debe proporcionar un banco de trabajo para trabajo de corte, soldadura etc..
- De vez en cuando, tengo que perforar algunos agujeros. Necesito un trabajo de perforación de prensa.
- Herramientas de Dremel son muy versátiles. Quería que el marco que se puede usar como una mesa de fresadora - las protuberancias proporcionan buenas guías lineales.
- A veces tienes que ajustar las cosas. El marco debe actuar como un tornillo de banco.
Creo que mis consideraciones de diseño son un buen punto de partida para que todos puedan hacer algo similar ellos mismos. Estoy seguro que tienes grandes ideas para mejorar este concepto. Como punto de partida proporcionar el archivo de CAD de uso libre. También actúa como un BOM.
