Paso 2: Cableado un divisor del voltaje
El primer paso es conectar el Arduino leer voltaje como determinada por la resistencia creada por la fotorresistencia. Alambre de la placa según el diagrama (cable de colores no importan, pero ayuda con la identificación de propósito).
Los pines A0-A5 en el tablero le permiten leer o escribir a sensores analógicos, sensores de temperatura, fotorresistores y perillas (potenciómetros). Aquí está la descripción de los pines analógicos desde la Web de Arduino:
La placa Arduino contiene un canal 6, el convertidor análogo a digital de 10 bits. Esto significa que trazará un mapa de tensiones de entrada entre 0 y 5 voltios en valores enteros entre 0 y 1023. Esto produce una resolución entre las lecturas de: 5 voltios / 1024 unidades o,.0049 voltios (4.9 mV) por unidad.
Una fotorresistencia, también conocida como resistencia dependientes de la luz (LDR) o una célula fotoeléctrica, trabaja limitando la cantidad de voltaje que pasa a través de basándose en la intensidad de luz detectada. La resistencia disminuye a medida que aumenta entrada de luz - en otras palabras, más luz, más tensión pasa a través de la fotorresistencia.
Con el fin de tomar ventaja de la fotorresistencia creará un divisor del voltaje - un circuito lineal pasivo que divide la tensión de entrada entre dos o más componentes (similar a un divisor de Y).
Para crear el divisor del voltaje necesario para esta lección, que usted:
- Conectar la tensión del perno 5 voltios (voltaje de entrada) a un circuito (usando un protoboard).
- Conectar la tensión de entrada a una resistencia estática (10k Ohm).
- Establecer un divisor del voltaje de la resistencia estática:
- Una ruta con el conector analógico (A0).
- Una ruta a una resistencia variable (fotorresistencia).
- Completar el circuito de la resistencia dinámica a tierra.
El fotoresistor aumenta su resistencia (baja intensidad de la luz) más de la tensión de entrada que sale de la 10 k resistencia Ohm es bloqueado y desviado al pin A0. Eso significa que menos intensa la luz en la fotorresistencia la resistencia más crea, que a su vez desvía más tensión al pin A0 (el voltaje tiene que ir a algún lugar). Además, la más intensa la luz en la fotorresistencia, la menos resistencia crea, que a su vez significa que hay menos tensión para desviar al pin A0.
En definitiva, más tensión al pin A0, más oscuro es.

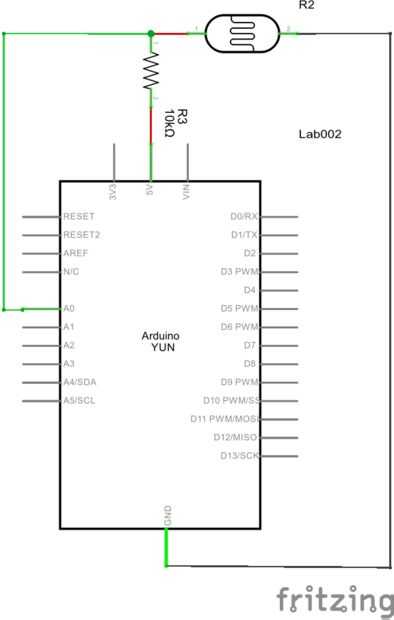

Aquí están las instrucciones de cableado específicos (véase la imagen del tablero adjunto a esta lección):
Fotoresistor
Inserte un fotoresistor en el protoboard como se muestra en el diagrama.
Resistencia
Conectar una resistencia de 10k-Ohm de un lado de la fotorresistencia a través de un par de filas.
Cables de
Conecte los cables como se muestra en el diagrama:
Rojo
- Conectar la clavija de 5V en el carril lateral de rojo, positivo en el protoboard.
- Conecte el riel lateral de la red, positivo a la fila donde está conectado el cable de resistencia pero la fotorresistencia no es (este es el voltaje de entrada en la parte estática de la resistencia del divisor de voltaje).
Verde
- Conecte el cable verde del otro lado de la resistencia estática (esto debe estar en la misma fila que la resistencia estática y uno de los conductores del fotoresistor) al pin A0 en el Arduino (esta es una ruta del divisor de tensión - la otra ruta es a través de la fotorresistencia).
Negro
- Conecte la fila sosteniendo el otro cable de la fotorresistencia a riel lateral negro/negativo en el protoboard.
- Conecte el riel lateral de negro/negativo de la placa al pin GND de Arduino.
Esto completa el circuito.
Nota: Puede conectar el pin de 5V directamente a la misma fila como la líder solitaria de la resistencia estática y la toma de tierra directamente al cable de la fotorresistencia, pero me gusta la costumbre de conectar el voltaje de entrada y tierra pines de Arduino a los rieles laterales del edificio. Esto será muy útil en las futuras lecciones.
