Tamaño 15 x 20 mm Arduino (3 / 4 paso)

Paso 3: Segundo intento

Basado en la experiencia de la primera tentativa, algunas modificaciones y mejoras fueron hechas para el segundo diseño:

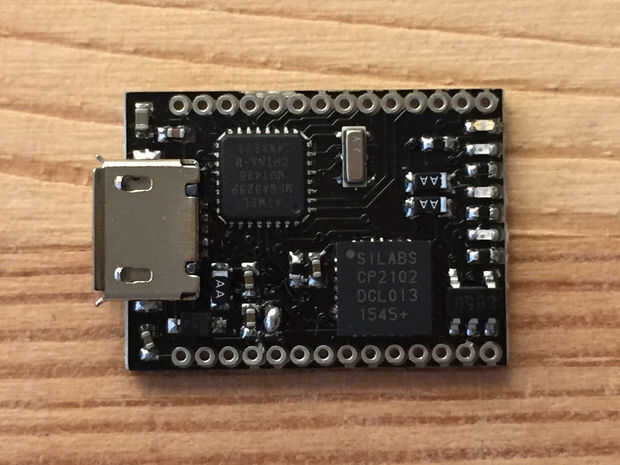

  • CH340G reemplazado con CP2102 convertidor USB a serial, que tiene un espacio más pequeño para montar todos los componentes una vez lado del PCB, permiten easer y soldar más rápido.

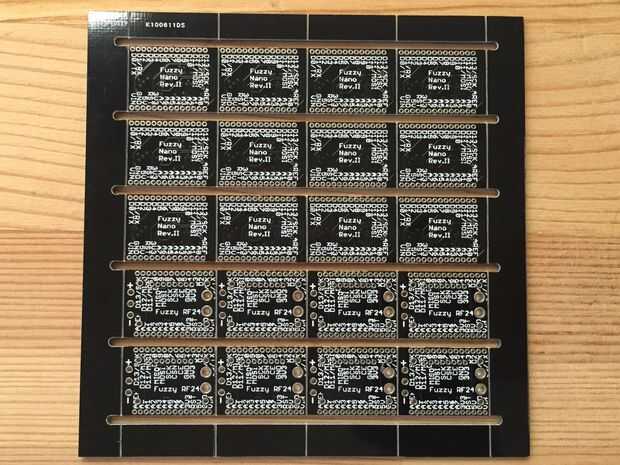

  • V-cortes en la placa prefabricada de madera, cada complemento de PCB individual separado.

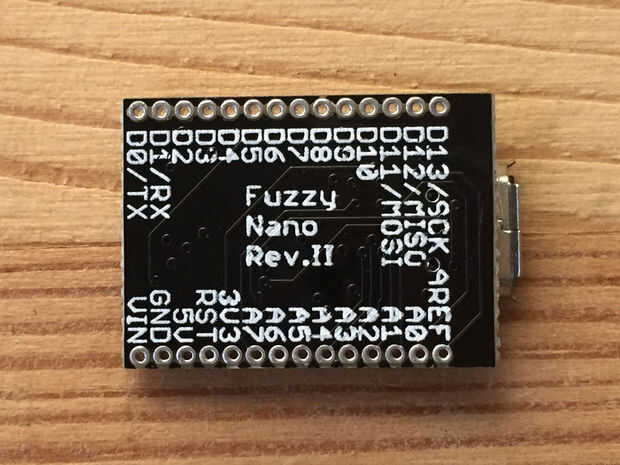

  • Serigrafía para cada pin.
