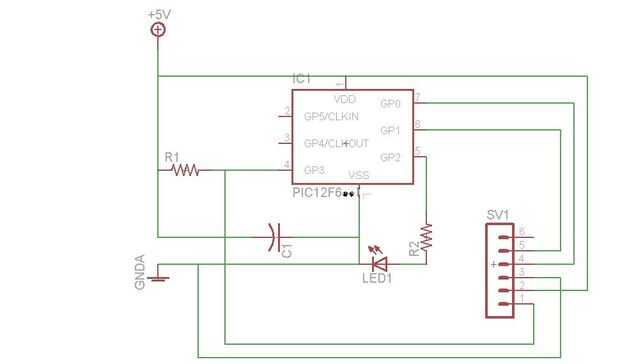

Paso 2: esquemático!!!!!!
![]()
Este circuito utiliza el PIC 12F683, como el controlador. No se muestra en el esquema es el voltaje regulador y batería clip/pila. Hay una resistencia adicional, con un valor de 10KΩ; está etiquetado como R1 en el esquema. Tiene bandas de color marrón, negras, naranja y oro, de 1, 0, tres ceros y un 5%, respectivamente. Esto es bastante más resistencia que el resistor R2, que es 470 Ω, para no mezclarlas. C1 debe ser .1μFarad.
El esquema se ve bastante complicado. La resistencia de LED y 470Ω se dan vuelta alrededor, sin embargo. En este circuito el lado positivo del LED se conecta al PIC12F683 y el lado negativo del LED se conecta a la resistencia. La resistencia se conecta a tierra, en vez del bus positivo.
Si externamente se programa el chip no necesita de la cabecera de programación.
