Tamaño de bolsillo USB cargador para bicicleta (1 / 5 paso)

Paso 1: Componentes necesarios

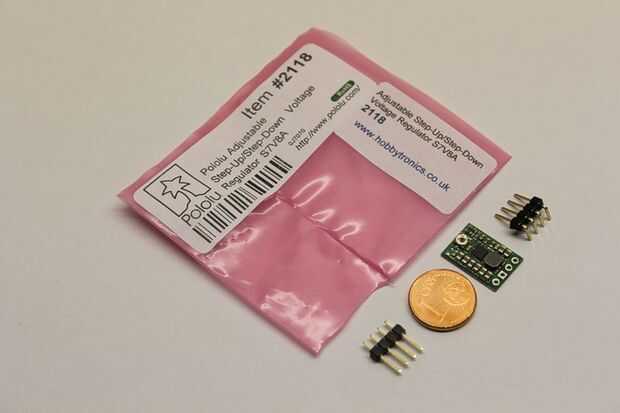

1 módulo de x S7V8A. Para Europa, ver aquí .

condensador electrolítico 1 x 33μF/16V o más como recomienda.

1 x PCB placa de prototipo (10 mm x 52 mm)

1 x conector USB hembra para PCB

LED (opcional) 2 x 3mm naranja

resistencia de 1 x 33 ohm 1/4 o 1/8 (opcional)

1 x conector de alimentación macho 5,4 mm

1 x Cable Y 5,4 mm con conectores (1 macho a 2 hembra). Ver aquí.

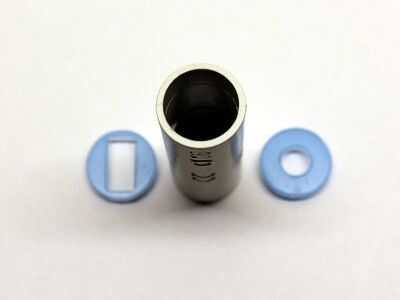

1 x tubo de fontanería (diámetro interior de 54 mm x 16 mm)

1 x pieza de acrílico (3 mm x 19 mm) o el diámetro exterior del tubo de fontanería.

Corte un agujero centrado en las dimensiones de la USB. Asegúrese de que el USB pase por el orificio.

1 x pieza de acrílico 3 mm x 19 mm)

Corte un agujero centrado en el diámetro exterior de la caja del conector de alimentación.
