Por supuesto, elegí un amplificador de audio LM386 para mi circuito. Este amplificador tiene muchos beneficios para este tipo de aplicación se es pequeño, no requiere disipador de calor, puede poner hacia fuera cerca de.25 a.5 vatios y funciona de 6 a 12 voltios. También elegí el LM386 para mi amplificador de guitarra de bolsillo aquí. Debido a la asombrosa cantidad de información que hay en el LM386 y esquemas de la muestra, no voy a entrar en detalles sobre cómo construir el circuito, pero para este proyecto el aumento fue fijado para el máximo. Además, una batería de 9 voltios fue elegida como la fuente de alimentación. También, para simplificar el circuito y ahorrar espacio, decidí usar la salida de auriculares del ipod como la fuente de señal en lugar de la salida de línea. Esto significa volumen puede ser controlado desde el ipod.
Los conductores utilizados son dos pilotos ovales desde un teléfono celular de nv3 y conductor amplia de una pulgada que tuve en mi bandeja de piezas. Los altavoces ovalados cada uno tenía una impedancia de 4 ohmios, fueron conectados en serie y en paralelo para el driver de 1 pulgada, que también tenía una impedancia de 8 ohms. Esto le dio una carga total de 4 ohmios.

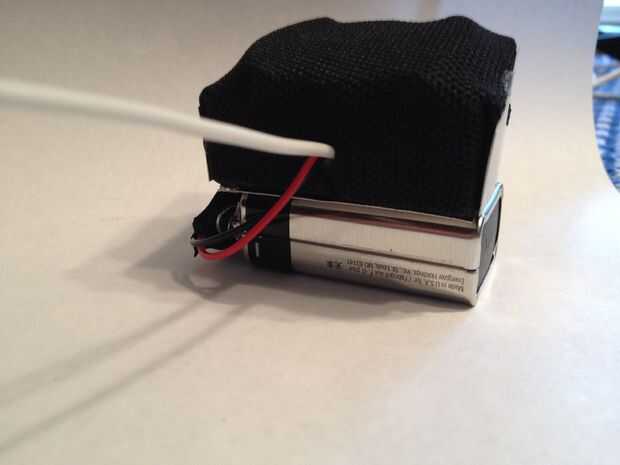

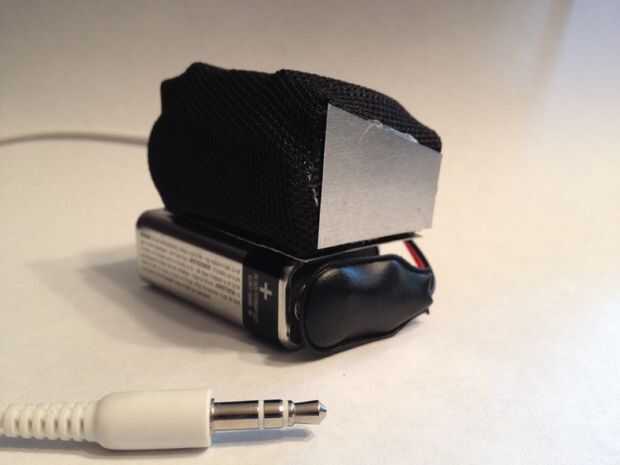

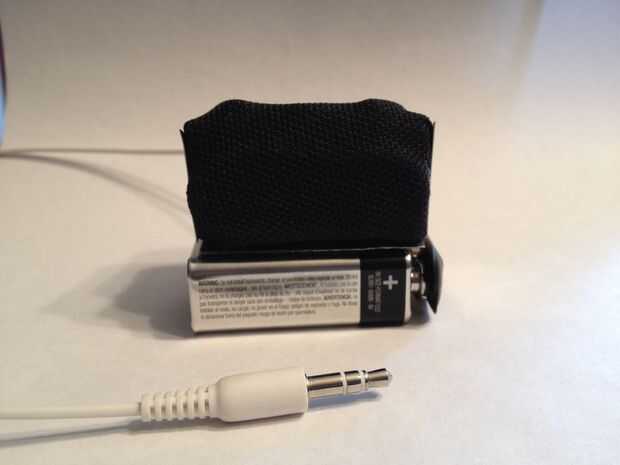

El recinto fue la parte difícil. Comenzó como cartón prensado que era aproximadamente de 1 mm de espesor. El recinto tiene sección trapezoidal, con la base más grande de los dos pilotos ovales al lado de la vivienda y el lado más largo del conductor redondo de la vivienda. El circuito se monta adentro, mientras que la batería está fuera. El lado opuesto al conductor redondo tiene un imán, por lo que el orador permanece montado en la cima de la pila de 9 voltios.

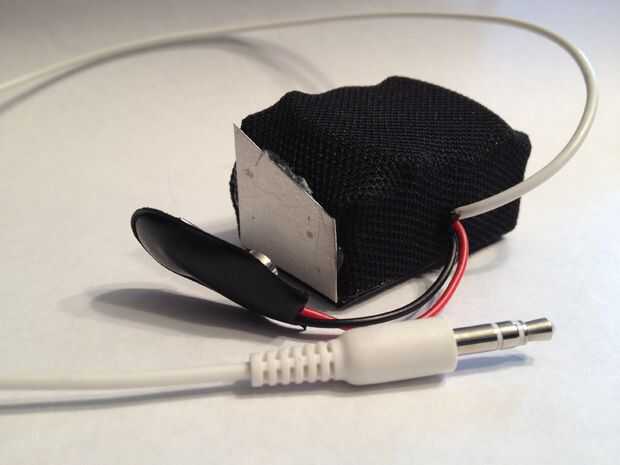

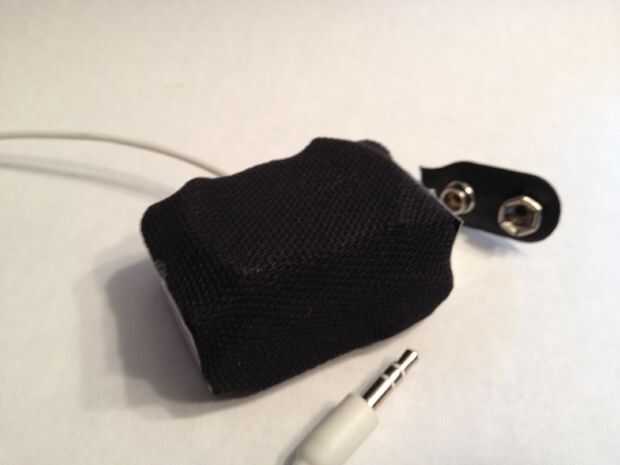

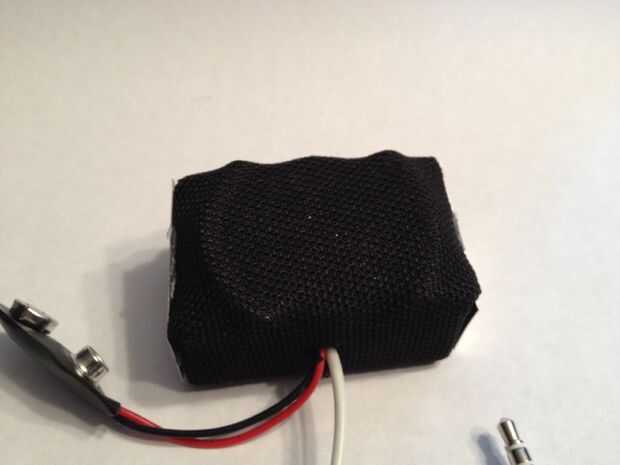

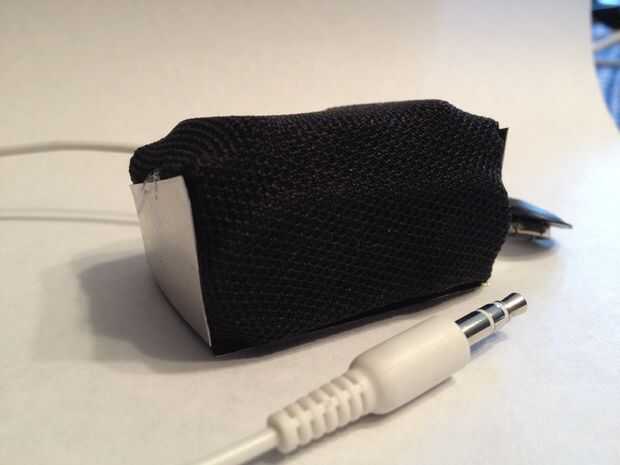

Una vez que el recinto había sido reunido, 25 tubos de pulgada OD fue montado alrededor de los conductores, por lo que una vez fue agregado el trapo de la altavoz, no quisiera tocar los conductores. El trapo de la altavoz fue envuelto alrededor de la cosa entera, con los extremos están agrupados juntos en los laterales y parte inferior. Estas áreas fueron cubiertas luego por aluminio fino para estética.

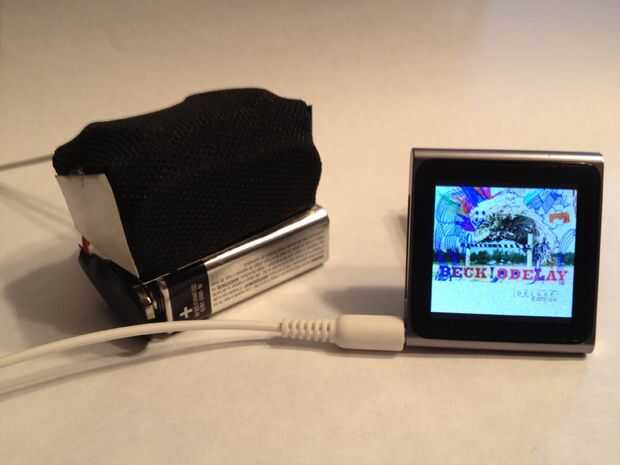

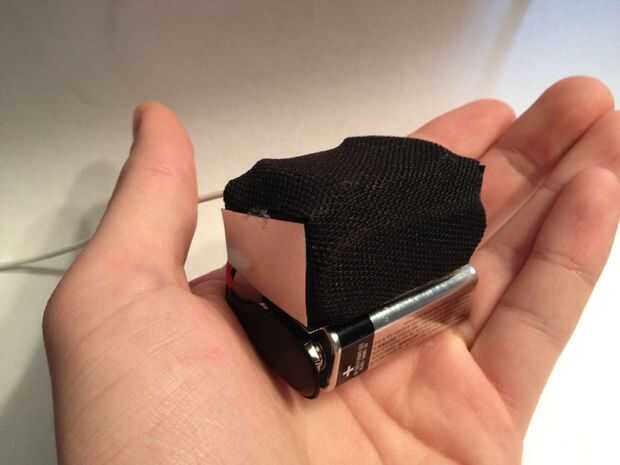

En general, el orador resultó para ser un éxito. Es mucho fuerte y fácilmente puede oírse una cruz de una habitación. También hay un sorprendente nivel de graves presentes, sin que exista ninguna distorsión sensible. Puesto que el amplificador está diseñado para operar a nivel de línea entrados volúmenes, volumen completo se alcanza con el ipod vuelto hasta la mitad del volumen.
