Paso 3: Cableado hasta los acelerómetros
![]()
![]()
![]()

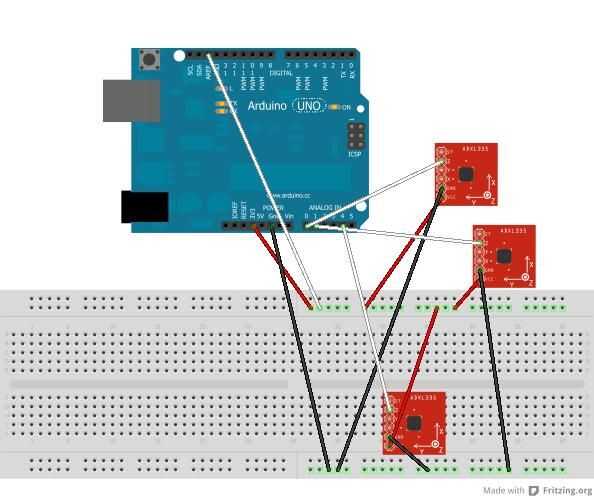

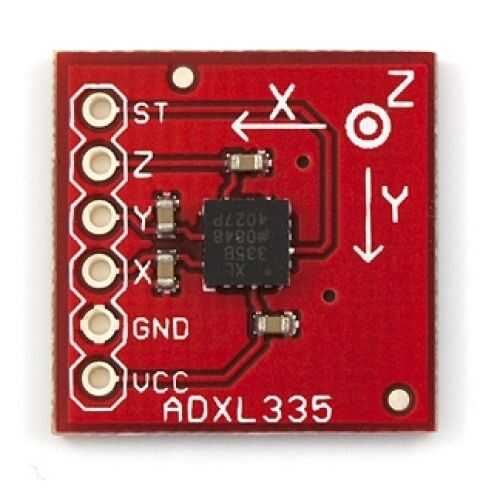

a continuación, queremos conectar nuestros acelerómetros para Arduino. Conectar los terminales z de los acelerómetros a las entradas analógicas, 0, 1 y 4 de la arduino. Conectar los terminales GND a tierra y los terminales VCC para la + 3.3V de Arduino. También, conecte el pin de referencia analógica para + 3.3V. Para referencia, consulte el siguiente diagrama.

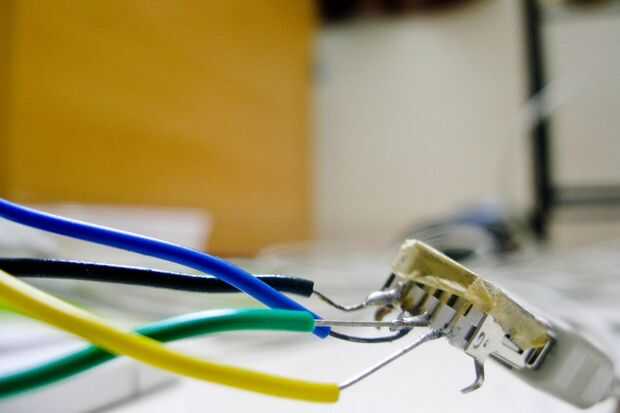

También, para evitar el largo, cables enredados, utilizan usb cables como conectores. Sólo de la soldadura de los cables del acelerómetro en las hembras de usb y utilizar los machos usb para conectarlos. La imagen de abajo muestra un USB hembra con acelerómetro cables soldados a él.
