Paso 3: Tablero/PCB
Después de soldar los cables a sus piezas es hora de conectar todo.

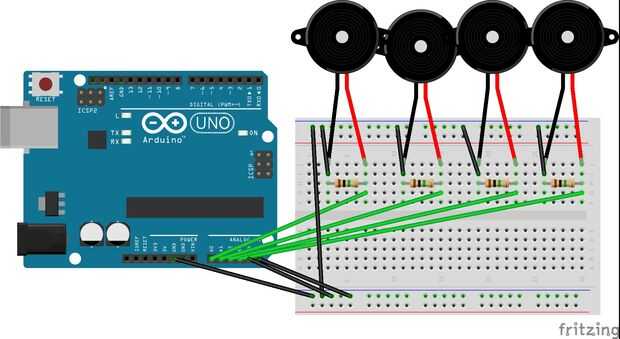

Conectar la resistencia a los cables del piezo como se muestra en el diagrama anterior. Luego conecte el cable GND del piezo a GND de Arduino. Conecte el otro cable del piezo a un pin analógico en su Arduino. (Si utiliza tomas de corriente, obviamente utilizas los cables de la toma y no los cables del piezo)
Cuando no está utilizando todos los pines analógicos, debe conectar los pins 'vacíos' con GND. de otra manera podría obtener valores falsos debido a ruido.

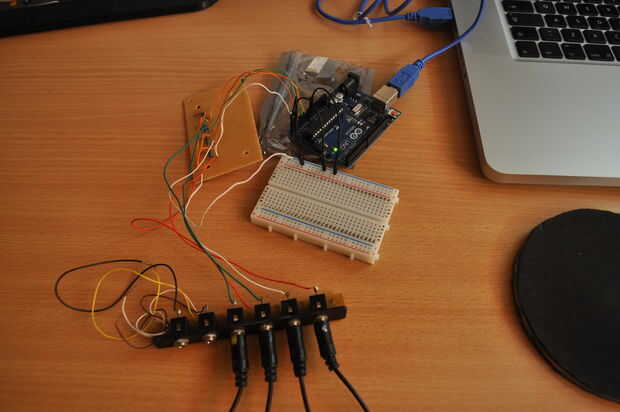

O bien puede conectar todo en un protoboard como se muestra en el diagrama. O usted puede soldar todo en un trozo de PCB como lo hice.
