Paso 2: Configuración XY fase
(en este proyecto, no hacer eje Z. Así que el ajuste de enfoque es manual).
Es la parte más difícil en este proyecto.

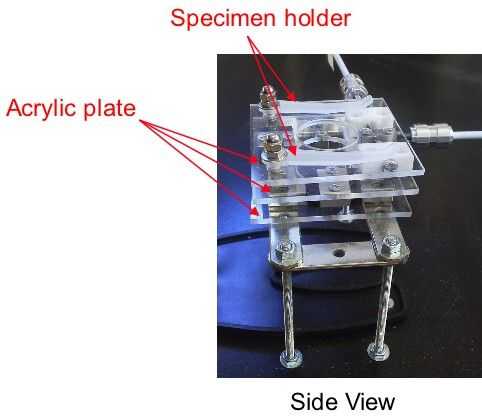

Etapa XY es principalmente hecho por 3 placas de acrilato.
Placa inferior es la base de ellos y el eje Y se hace en él.
Placa media es dirección del movimiento Y cuando gire la articulación flexible, y el eje X se hace en él.
Panel superior es mover X, Y la dirección y sostenedor de la muestra se hace en él.

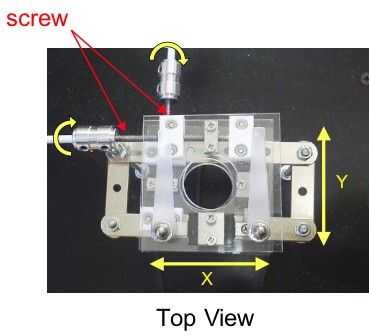

Tornillos están conectado a flexible las articulaciones y los hace de rotación X, Y movimientos de eje.
Seleccioné los tornillos de paso M3 1mm. Tornillos pequeños de la echada son aptos para este dispositivo.
