Paso 5: Completar electrónica
Esta sección trata de cableado todo juntos. Como sería demasiado complicada tratar de explicar las conexiones en palabras usé fritzing para crear una vista de tablero del esquema eléctrico. Asegúrese de prestar mucha atención a las notas y que todo se conecta a los pines correctos.

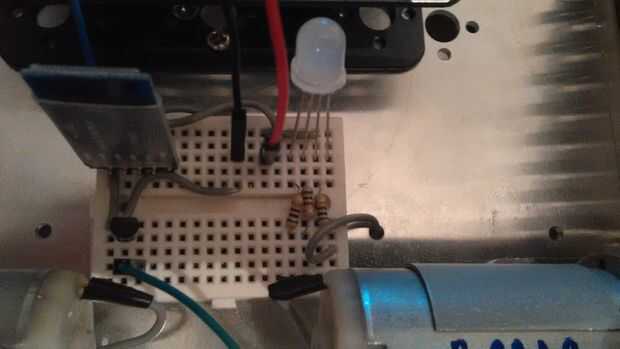

1. Monte el Mini-tablero en la parte superior del tanque en el espacio entre el brazo y motores que utilizan el fondo adhesivo.
2. Si usted tiene el tipo de módulo bluetooth con cabeceras como el mío puede simplemente enchúfelo directamente en el protoboard y elctronico de esa manera, de lo contrario tienes que soldar los cables a cada punto de conexión.
3. el regulador de voltaje utilizado en el diagrama de Fritzing no es la exacta que utilicé para este proyecto y, como se indica en la nota, la configuración de pines de los reguladores de dos no es lo mismo. Asegúrese de usar los pines correctos para el regulador de voltaje de adafruit que puede encontrarse aquí: http://www.adafruit.com/images/product-files/2166/...

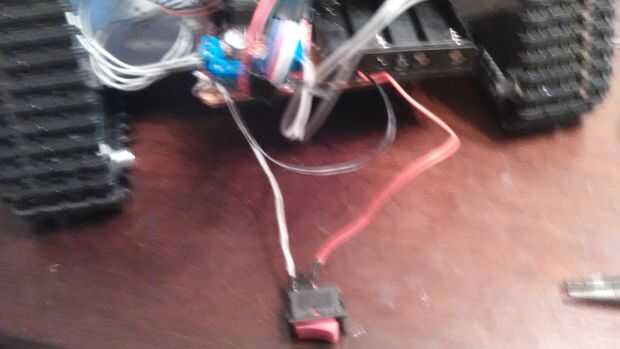

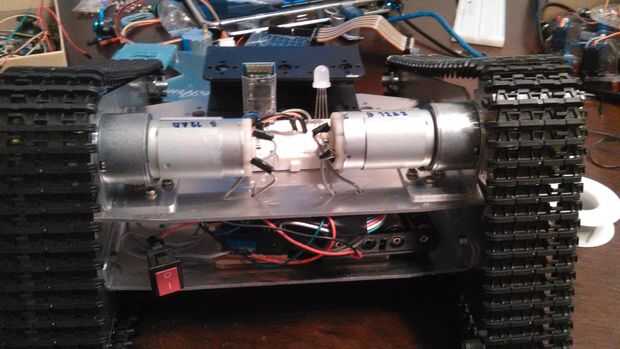

4. no hubo ninguna pieza interruptor en frizz que estuviera cerca la usé. Por lo tanto, añadir cualquier interruptor decide utilizar entre el poder de alambre en algún lugar entre la batería y el módulo del controlador de Motor.

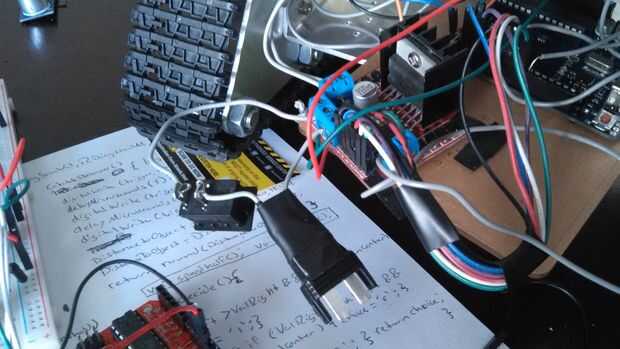

5. a continuación Conecte uno de los conectores de la batería que vinieron con su batería de lipo para el positivo que viene del interruptor y negativa desde el módulo de controlador de motor con cinta o de la soldadura.
